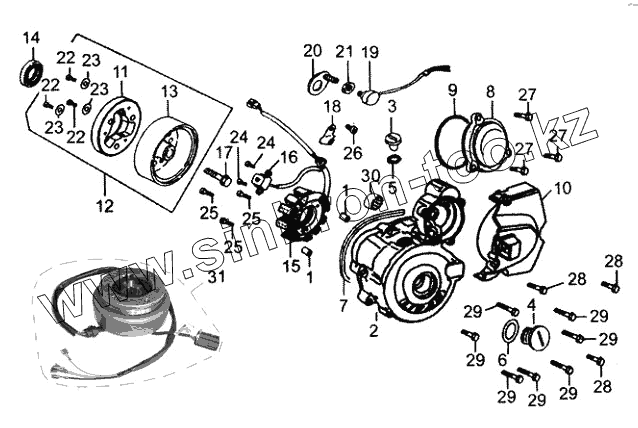

Каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Левая крышка картера и генератора
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
24
25
25
25
26
27
27
27
28
28
28
29
29
29
29
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11318/156FMI-2 | Контрольная шпилька | |
| 2 | 11411/156FMI-2 | Задняя крышка левая | |
| 3 | 11412/156FMI-2 | Пробка со смотровым отверстием | |
| 4 | 11413/156FMI-2 | Пробка | |
| 5 | 11414/156FMI-2 | Кольцо круглого сечения | |
| 6 | 11415/156FMI-2 | Кольцо круглого сечения | |
| 7 | 11419/156FMI-2 | Прокладка крышки картера, левая | |
| 8 | 11421/156FMI-2 | Крышка | |
| 9 | 22110 | Комплект ведущих дисков | |
| 10 | 11451 | Крышка правая | |
| 11 | 28110/156FMI-2 | Главная муфта | |
| 12 | 31102/156FMI-2 | Ротор со сцеплением стартера | |
| 13 | 31110/156FMI-2 | Ротор магнето | |
| 14 | 22310 | Комплект ведомых дисков | |
| 15 | 31210/156FMI-2 | Статор генератора | |
| 16 | 31280/156FMI-2 | Индукторная катушка | |
| 17 | 31311/156FMI-2 | Стопорный болт генератора | |
| 18 | 35721/156FMI-2 | Зажим для проводов | |
| 19 | 35730 | Жгут проводов нейтрали | |
| 20 | 35760 | Индикатор переключения | |
| 21 | GB/T6173-2000 | Гайка М10 | |
| 22 | GB/T70.1-2000 | Болт М8х30 | |
| 23 | GB/T93-87 | Пружинная шайба | |
| 24 | GB/T16674-96 | Болт М6х12 | |
| 25 | GB/T16674-96 | Болт М6х12 | |
| 26 | GB/T 16674-96 | Болт М6х30 | |
| 27 | GB/T 16674-96 | Болт М6х30 | |
| 28 | GB/T 16674-96 | Болт М6х30 | |
| 29 | GB/T 16674-96 | Болт М6х30 | |
| 30 | GB/T290-89 | Игольчатый подшипник | |
| 31 | Генератор в сборе | Генератор в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
