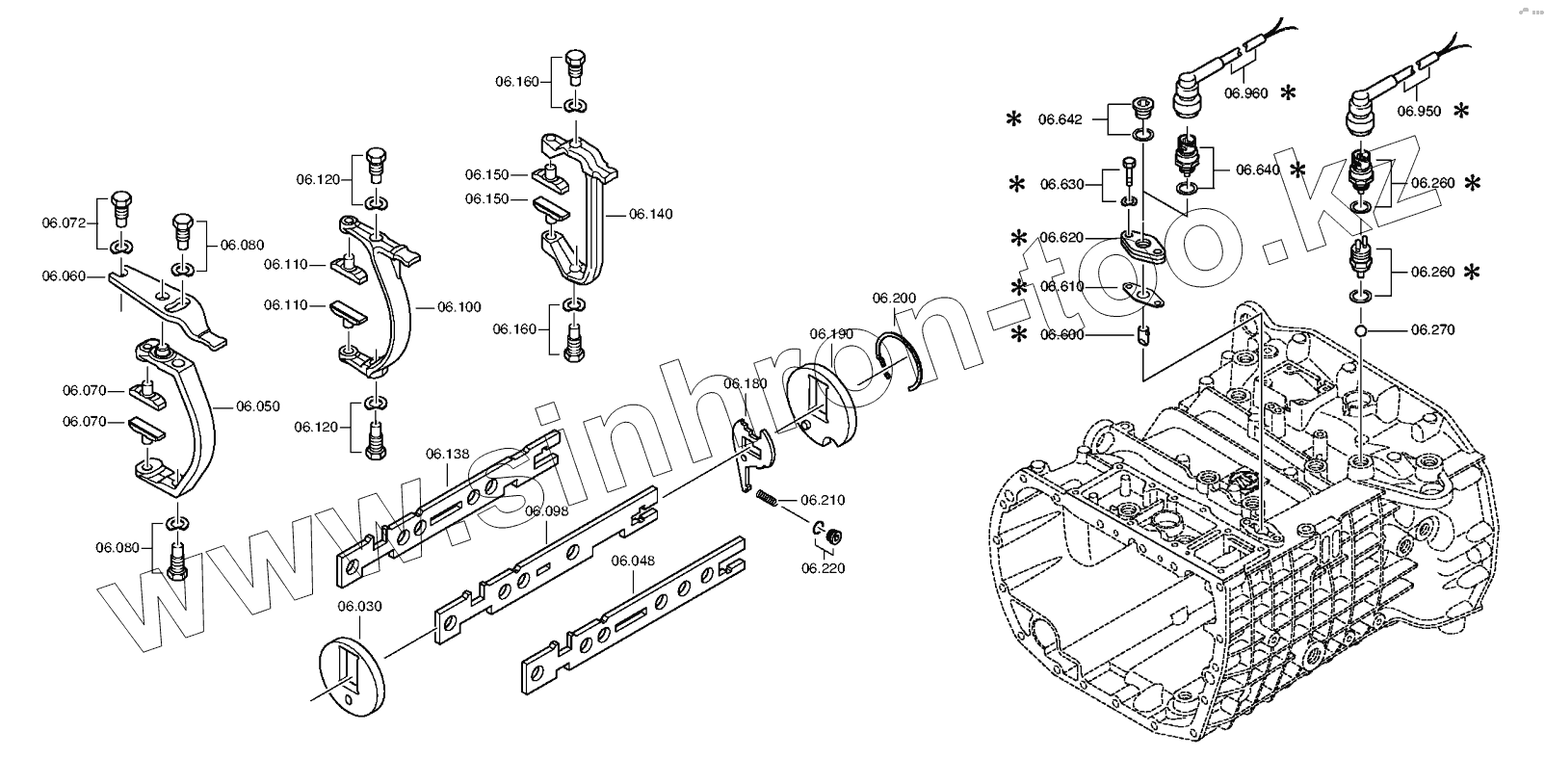

Каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Shift system
/7.gif)
30
48
48
48
50
60
70
70
70
72
72
72
72
72
80
80
80
80
80
80
98
98
98
100
110
110
120
120
120
120
120
120
138
138
138
140
150
150
160
160
160
160
160
160
180
190
200
210
220
220
220
260
260
260
260
260
270
600
610
620
630
630
630
640
640
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 1304.306.089 | Опорная пласт. | |
| 48 | GEARSHIFTRAIL | Gear shift rail | |
| 48 | 1324.306.027 | Шток вилки переключения передач | |
| 48 | 1324.306.044 | Gear shift rail | |
| 50 | 1324.306.047 | Gear shift fork | |
| 60 | 1324.306.040 | RELAY LEVER | |
| 70 | 1324.306.046 | Sliding pad | |
| 72 | 1346.306.089 | ARTICULATION BOLT | |
| 72 | 0730.301.379 | SPRING WASHER | |
| 72 | 0730.302.932 | Spring washer | |
| 80 | 1346.306.089 | ARTICULATION BOLT | |
| 80 | 0730.301.379 | SPRING WASHER | |
| 80 | 0730.302.932 | Spring washer | |
| 98 | GEARSHIFTRAIL | Gear shift rail | |
| 98 | 1324.306.026 | Шток вилки | |
| 98 | 1324.306.043 | Gear shift rail | |
| 100 | 1324.306.013 | Вилка включения передач | |
| 110 | 1290.306.066 | SLIDING PAD | |
| 120 | 1346.306.089 | ARTICULATION BOLT | |
| 120 | 0730.301.379 | SPRING WASHER | |
| 120 | 0730.302.932 | Spring washer | |
| 138 | GEARSHIFTRAIL | Gear shift rail | |
| 138 | 1324.306.025 | Шток вилки переключения передач | |
| 138 | 1324.306.042 | Gear shift rail | |
| 140 | 1324.306.039 | GEAR SHIFT FORK | |
| 150 | 1316.306.015 | Ползун | |
| 160 | 1346.306.089 | ARTICULATION BOLT | |
| 160 | 0730.301.379 | SPRING WASHER | |
| 160 | 0730.302.932 | Spring washer | |
| 180 | 1324.306.034 | Предохранитель включения передач | |
| 190 | 1304.306.090 | Опорная пластина | |
| 200 | 0730.300.430 | SNAP RING | |
| 210 | 0732.041.374 | Нажимная пружина | |
| 220 | 0636.100.689 | SCREW PLUG | |
| 220 | 0634.801.217 | SEALING RING | |
| 260 | 0501.331.660 | Переключатель | |
| 260 | 0634.801.062 | SEALING RING | |
| 260 | 0700.300.427 | PROTECTING CAP | |
| 270 | 0635.460.024 | Шарик | |
| 600 | 1304.207.002 | Палец | |
| 600.10 | 1304.307.087 | Штифт | |
| 600.20 | 0631.329.069 | SLOTPIN | |
| 610 | 1268.307.170 | Уплотнительная прокладка | |
| 620 | 1304.307.083 | Пластина | |
| 630 | 0636.100.797 | HEXAGON BOLT | |
| 630 | 0630.100.295 | WASHER | |
| 640 | 0501.219.856 | Переключатель | |
| 640 | 0634.801.062 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
