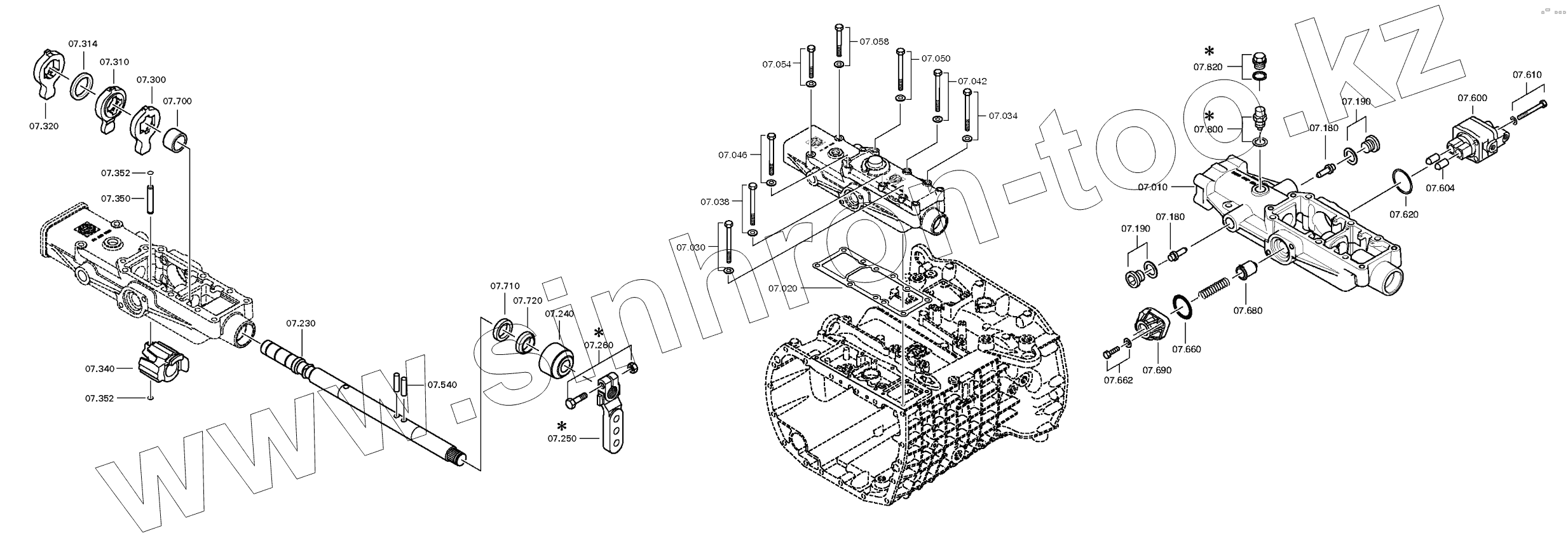

Каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Корпус механизма переключения передач
/8.gif)
10
20
30
30
30
34
34
34
34
38
38
38
42
42
42
46
46
46
50
50
50
54
54
54
58
58
58
180
180
190
190
190
190
230
240
250
300
310
314
320
340
350
352
352
540
600
604
610
610
610
620
620
620
660
662
662
662
680
690
700
710
710
710
720
800
800
800
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1324.307.207 | GEAR SHIFT HOUSING | |
| 20 | 0501.324.626 | Упл.прокладка | |
| 30 | 0630.100.295 | WASHER | |
| 30 | 0636.011.763 | HEXAGON BOLT | |
| 34 | 0636.011.763 | HEXAGON BOLT | |
| 34 | 0630.100.295 | WASHER | |
| 38 | 0636.011.763 | HEXAGON BOLT | |
| 38 | 0630.100.295 | WASHER | |
| 42 | 0636.011.763 | HEXAGON BOLT | |
| 42 | 0630.100.295 | WASHER | |
| 46 | 0636.011.763 | HEXAGON BOLT | |
| 46 | 0630.100.295 | WASHER | |
| 50 | 0630.100.295 | WASHER | |
| 50 | 0636.011.763 | HEXAGON BOLT | |
| 54 | 0636.100.522 | HEXAGON BOLT | |
| 54 | 0630.100.295 | WASHER | |
| 58 | 0636.100.522 | HEXAGON BOLT | |
| 58 | 0630.100.295 | WASHER | |
| 180 | 1346.307.020 | Стопор | |
| 190 | 0636.100.791 | SCREW PLUG | |
| 190 | 0634.801.062 | SEALING RING | |
| 230 | 1324.307.134 | GEAR SHIFT SHAFT | |
| 240 | 1324.307.268 | PROTECTING CAP | |
| 250 | 0637.510.211 | PLUG | |
| 300 | 1324.307.102 | Рычаг | |
| 310 | 1324.307.073 | Рычаг | |
| 314 | 0730.113.437 | Кольцо | |
| 320 | 1324.307.287 | DRIVER | |
| 340 | 1324.307.116 | DETENT PART | |
| 350 | 0731.201.767 | Шпилька | |
| 352 | 0630.513.041 | Пружинное стопорное кольцо | |
| 540 | 0731.201.765 | Цилиндрическая шпилька | |
| 600 | 6038.202.043 | Cut-off valve | |
| 604 | 0501.209.188 | Шариковый ролик | |
| 610 | 0636.100.519 | HEXAGON BOLT | |
| 610 | 0630.100.295 | WASHER | |
| 620 | 0501.331.851 | Кольцо уплотнительное | |
| 620 | 0634.313.505 | Уплотнительное кольцо | |
| 660 | 0634.303.332 | Уплотнительное кольцо | |
| 662 | 0636.100.797 | HEXAGON BOLT | |
| 662 | 0630.100.295 | WASHER | |
| 680 | 0501.314.501 | Фиксатор | |
| 690 | 1324.307.319 | Крышка | |
| 700 | 0730.260.330 | Втулка подшипника | |
| 710 | 0634.300.302 | Уплотнительная манжета | |
| 710 | 0734.300.196 | SHAFT SEAL | |
| 720 | 0634.307.367 | Маслосъемник | |
| 800 | 1324.207.028 | DETENT PLUNGER | |
| 800 | 0730.008.604 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
