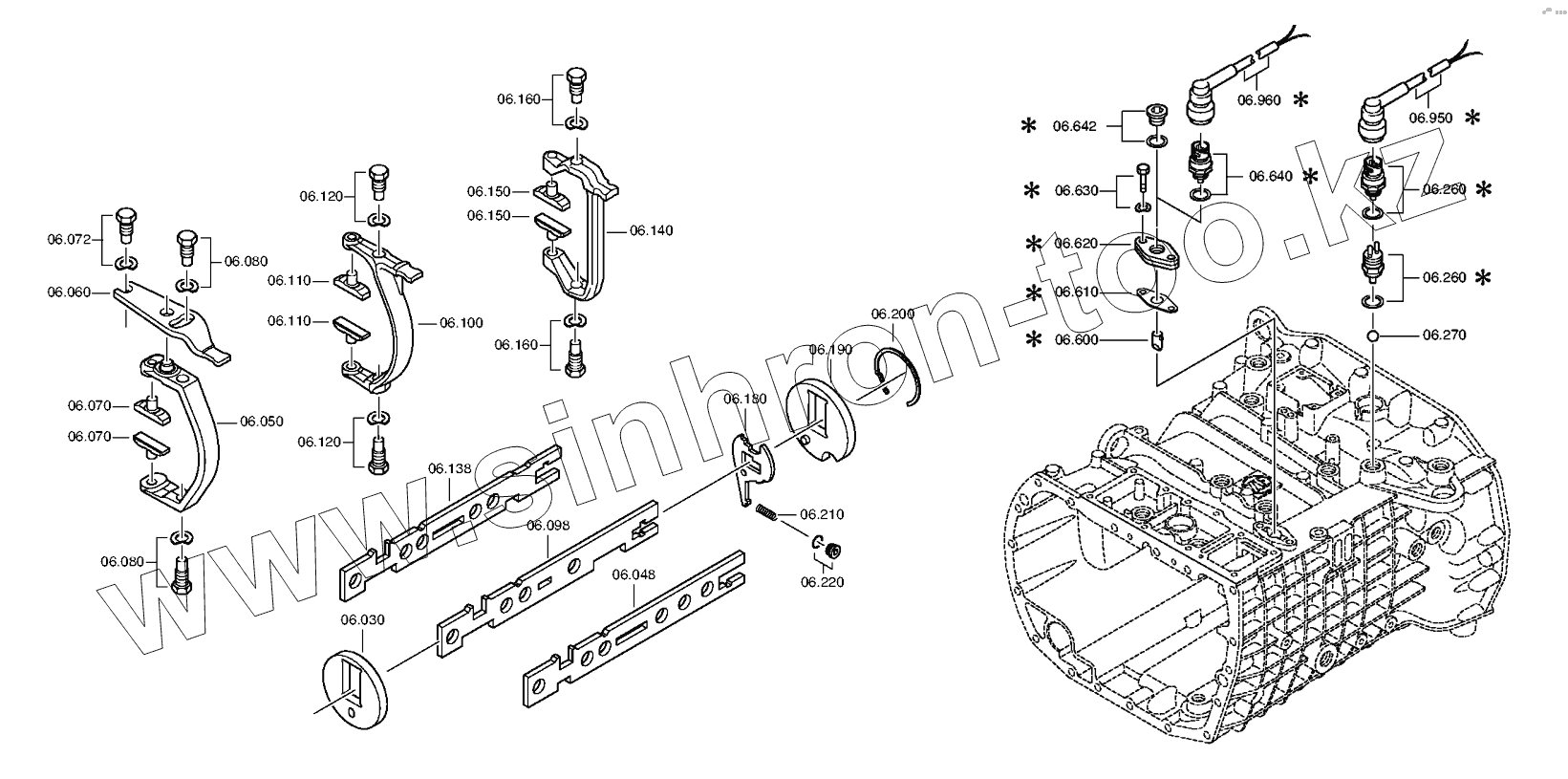

Каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Механизм переключения
/5.gif)
30
48
50
60
70
70
72
80
80
98
100
110
110
120
120
138
140
150
150
160
160
180
190
200
210
220
260
260
260
270
600
610
620
630
640
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30 | 1304.306.089 | Опорная пласт. | |
| 48 | 1324.306.027 | Шток вилки переключения передач | |
| 48 | 1324.306.044 | Gear shift rail | |
| 50 | 1324.306.047 | Gear shift fork | |
| 60 | 1324.306.040 | RELAY LEVER | |
| 70 | 1324.306.046 | Sliding pad | |
| 72 | 1346.306.089 | ARTICULATION BOLT | |
| 72 | 0730.301.379 | SPRING WASHER | |
| 72 | 0730.302.932 | Spring washer | |
| 80 | 1346.306.089 | ARTICULATION BOLT | |
| 80 | 0730.301.379 | SPRING WASHER | |
| 80 | 0730.302.932 | Spring washer | |
| 98 | 1324.306.026 | Шток вилки | |
| 98 | 1324.306.043 | Gear shift rail | |
| 100 | 1324.306.013 | Вилка включения передач | |
| 110 | 1290.306.066 | SLIDING PAD | |
| 120 | 1346.306.089 | ARTICULATION BOLT | |
| 120 | 0730.301.379 | SPRING WASHER | |
| 120 | 0730.302.932 | Spring washer | |
| 138 | 1324.306.025 | Шток вилки переключения передач | |
| 138 | 1324.306.042 | Gear shift rail | |
| 140 | 1324.306.039 | GEAR SHIFT FORK | |
| 150 | 1316.306.015 | Ползун | |
| 160 | 1346.306.089 | ARTICULATION BOLT | |
| 160 | 0730.301.379 | SPRING WASHER | |
| 160 | 0730.302.932 | Spring washer | |
| 180 | 1324.306.034 | Предохранитель включения передач | |
| 190 | 1304.306.090 | Опорная пластина | |
| 200 | 0730.300.430 | SNAP RING | |
| 210 | 0732.041.374 | Нажимная пружина | |
| 220 | 0636.100.689 | SCREW PLUG | |
| 220 | 0634.801.217 | SEALING RING | |
| 260 | 0501.331.660 | Переключатель | |
| 260 | 0634.801.062 | SEALING RING | |
| 260 | 0700.300.427 | PROTECTING CAP | |
| 270 | 0635.460.024 | Шарик | |
| 600 | 1304.207.002 | Палец | |
| 600.10 | 1304.307.087 | Штифт | |
| 600.20 | 0631.329.069 | SLOTPIN | |
| 610 | 1268.307.170 | Уплотнительная прокладка | |
| 620 | 1304.307.083 | Пластина | |
| 630 | 0636.100.797 | HEXAGON BOLT | |
| 630 | 0630.100.295 | WASHER | |
| 640 | 0501.219.856 | Переключатель | |
| 640 | 0634.801.062 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
