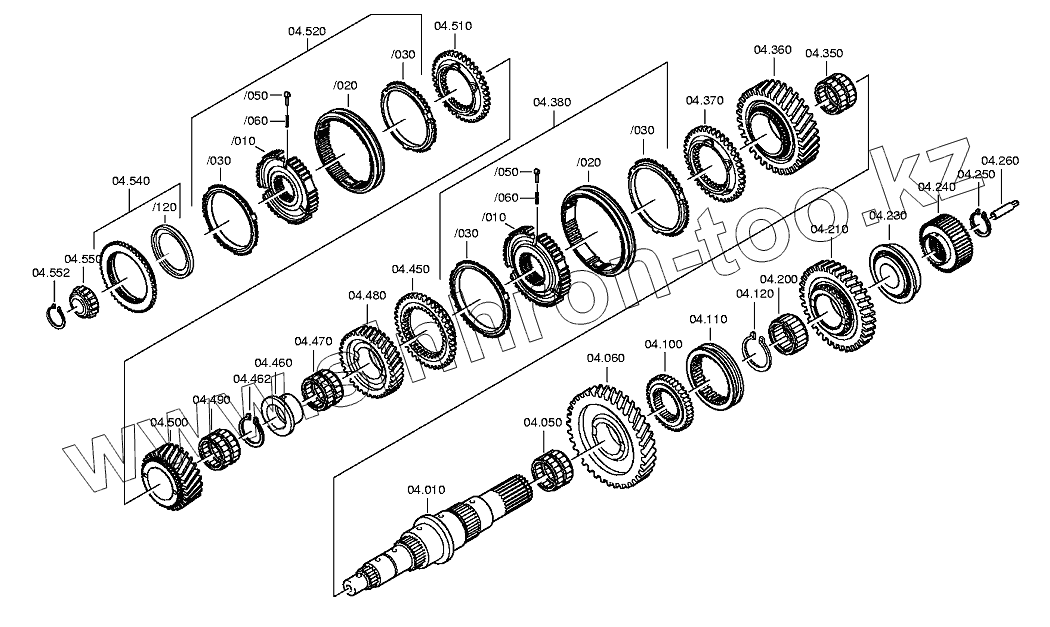

Каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. MAIN SHAFT 1324.104.007
/4.gif)
10
50
60
100
110
120
120
120
120
120
200
210
230
240
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
260
350
360
370
380
380.10
380.20
380.30
380.30
380.50
380.60
450
460
462
462
462
462
462
462
462
470
480
490
500
510
520
520.10
520.20
520.30
520.30
520.50
520.60
540
540.120
550
552
552
552
552
552
552
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1324.304.005 | Вторичный вал | |
| 50 | 0750.115.972 | Сепаратор игольчатого подшипника | |
| 50.10 | 0735.320.500 | NEEDLE CAGE | |
| 50.20 | 0735.321.683 | NEEDLE CAGE | |
| 60 | 1304.304.543 | Косозубая шестерня | |
| 100 | 1324.304.037 | SLEEVE CARRIER | |
| 110 | 1304.304.444 | Скользящая муфта | |
| 120 | 0630.501.195 | Стопорное кольцо | |
| 120 | 0630.501.194 | Стопорное кольцо | |
| 120 | 0630.501.197 | Стопорное кольцо | |
| 120 | 0630.531.141 | Стопорное кольцо | |
| 120 | 0630.501.067 | Стопорное кольцо | |
| 200 | 0750.115.973 | Сепаратор игольчатого подшипника | |
| 210 | 1324.304.021 | HELICAL GEAR | |
| 230 | 0750.117.844 | Конический роликоподшипник | |
| 230.10 | 0735.371.599 | TAROLLBEARING | |
| 230.20 | 0735.372.146 | TAROLLBEARING | |
| 240 | 1324.304.028 | Солнечная шестерня | |
| 250 | 0630.501.151 | Стопорное кольцо | |
| 250 | 0630.501.298 | Стопорное кольцо | |
| 250 | 0630.501.150 | Стопорное кольцо | |
| 250 | 0630.501.299 | Стопорное кольцо | |
| 250 | 0630.531.065 | Стопорное кольцо | |
| 250 | 0630.501.111 | Стопорное кольцо | |
| 250 | 0630.501.112 | Стопорное кольцо | |
| 250 | 0630.501.113 | Стопорное кольцо | |
| 250 | 0630.501.114 | Стопорное кольцо | |
| 250 | 0630.501.115 | Стопорное кольцо | |
| 250 | 0630.501.116 | Стопорное кольцо | |
| 250 | 0630.501.117 | Стопорное кольцо | |
| 250 | 0630.501.118 | Стопорное кольцо | |
| 250 | 0630.501.160 | Стопорное кольцо | |
| 250 | 0630.531.064 | RETAINING RING | |
| 250 | 0630.501.159 | Стопорное кольцо | |
| 250 | 0630.501.148 | Стопорное кольцо | |
| 250 | 0630.501.294 | Стопорное кольцо | |
| 250 | 0630.501.147 | Стопорное кольцо | |
| 250 | 0630.501.295 | Стопорное кольцо | |
| 250 | 0630.501.146 | Стопорное кольцо | |
| 250 | 0630.501.296 | Стопорное кольцо | |
| 250 | 0630.501.145 | Стопорное кольцо | |
| 260 | 1324.304.014 | Трубка | |
| 350 | 0750.115.971 | Сепаратор игольчатого подшипника | |
| 360 | 1324.304.030 | HELICAL GEAR | |
| 370 | 1324.304.013 | Зубчатая муфта | |
| 380 | 1324.204.007 | Синхронизатор | |
| 380.10 | 1324.304.052 | SYNCHROBODY | |
| 380.20 | 1324.304.053 | SLIDING SLEEVE | |
| 380.30 | 1268.304.594 | SYNCHRORING | |
| 380.50 | 1297.304.436 | PRESSURE PIECE | |
| 380.60 | 0732.040.409 | COMPRSPRING | |
| 450 | 1324.304.013 | Зубчатая муфта | |
| 460 | 1324.304.064 | BUSH | |
| 462 | 0630.501.067 | Стопорное кольцо | |
| 462 | 0630.501.068 | Стопорное кольцо | |
| 462 | 0630.501.069 | Стопорное кольцо | |
| 462 | 0630.501.070 | Стопорное кольцо | |
| 462 | 0630.501.041 | Стопорное кольцо | |
| 462 | 0630.501.278 | Стопорное кольцо | |
| 470 | 0750.115.970 | Сепаратор игольчатого подшипника | |
| 480 | 1324.304.015 | Косозубая шестерня | |
| 490 | 0750.115.969 | Сепаратор игольчатого подшипника | |
| 500 | 1324.304.003 | Косозубая шестерня | |
| 510 | 1324.304.011 | Зубчатая муфта | |
| 520 | 1324.204.008 | Синхронизатор | |
| 520.10 | 1324.304.006 | Корпус синхронизатора | |
| 520.20 | 1311.304.103 | Скольз. Муфта | |
| 520.30 | 1311.304.255 | Кольцо синхронизатора | |
| 520.50 | 1297.304.436 | PRESSURE PIECE | |
| 520.60 | 0732.040.409 | COMPRSPRING | |
| 540 | 1324.204.009 | Зубчатая муфта | |
| 540.120 | 0501.314.108 | Опорное кольцо | |
| 550 | 0750.117.232 | Конический роликоподшипник | |
| 552 | 0630.531.052 | Стопорное кольцо | |
| 552 | 0630.501.120 | Стопорное кольцо | |
| 552 | 0630.501.156 | Стопорное кольцо | |
| 552 | 0630.501.210 | Стопорное кольцо | |
| 552 | 0630.501.208 | Стопорное кольцо | |
| 552 | 0630.501.157 | Стопорное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
