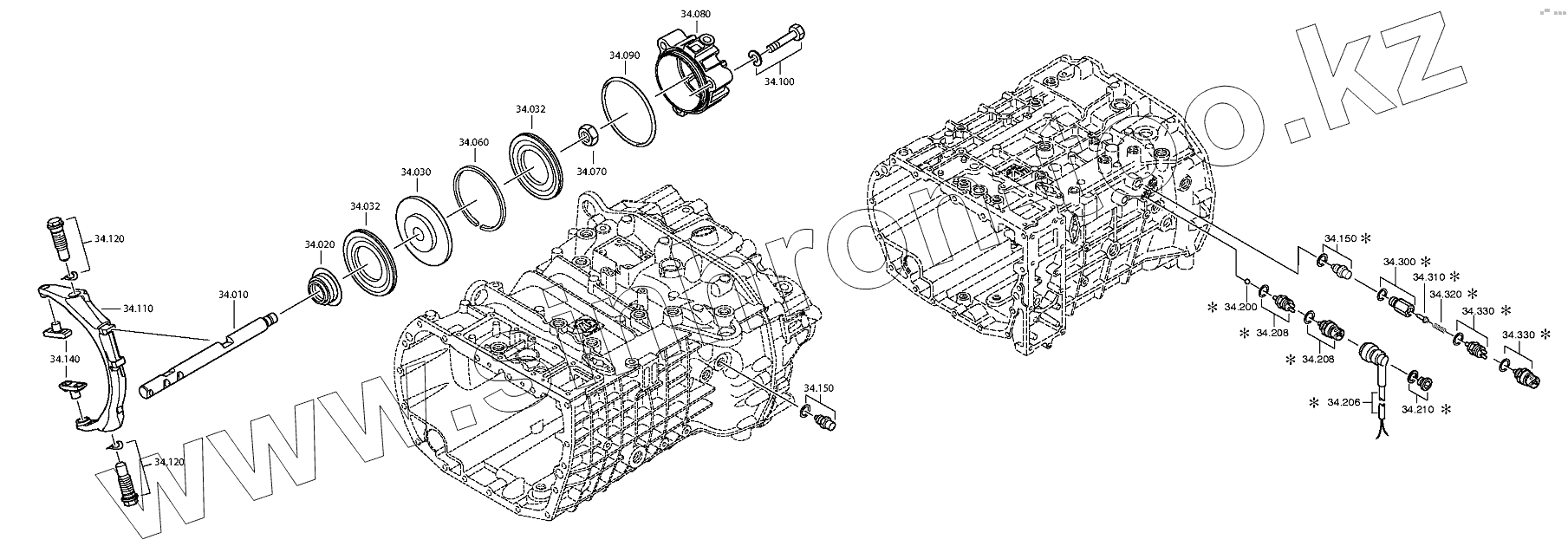

Каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. GP SHIFT SYSTEM 1324.134.004
/12.gif)
10
20
30
32
32
60
70
80
90
100
110
120
120
120
140
150
150
150
150
200
208
208
208
208
208
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1324.334.004 | Шток вилки переключения | |
| 20 | 0750.112.047 | Манжета | |
| 30 | 1315.334.041 | Поршень | |
| 32 | 0734.307.287 | Упл.кольцо | |
| 60 | 0750.112.096 | Направляющее кольцо | |
| 70 | 0737.300.037 | LOCKING NUT | |
| 80 | 1304.334.079 | Цилиндр | |
| 90 | 0634.313.338 | Уплотнительное кольцо | |
| 100 | 0736.300.123 | HEXAGON BOLT | |
| 110 | 1304.334.063 | Качающ.рычаг | |
| 120 | 1315.334.074 | ARTICULATION BOLT | |
| 140 | 1272.334.003 | Ползун | |
| 150 | 1324.207.035 | DETENT PLUNGER | |
| 150 | 0730.008.604 | Уплотнительное кольцо | |
| 200 | 0635.460.024 | Шарик | |
| 208 | 0501.216.474 | SWITCH | |
| 208 | 0634.801.062 | SEALING RING | |
| 208 | 0700.300.427 | PROTECTING CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
