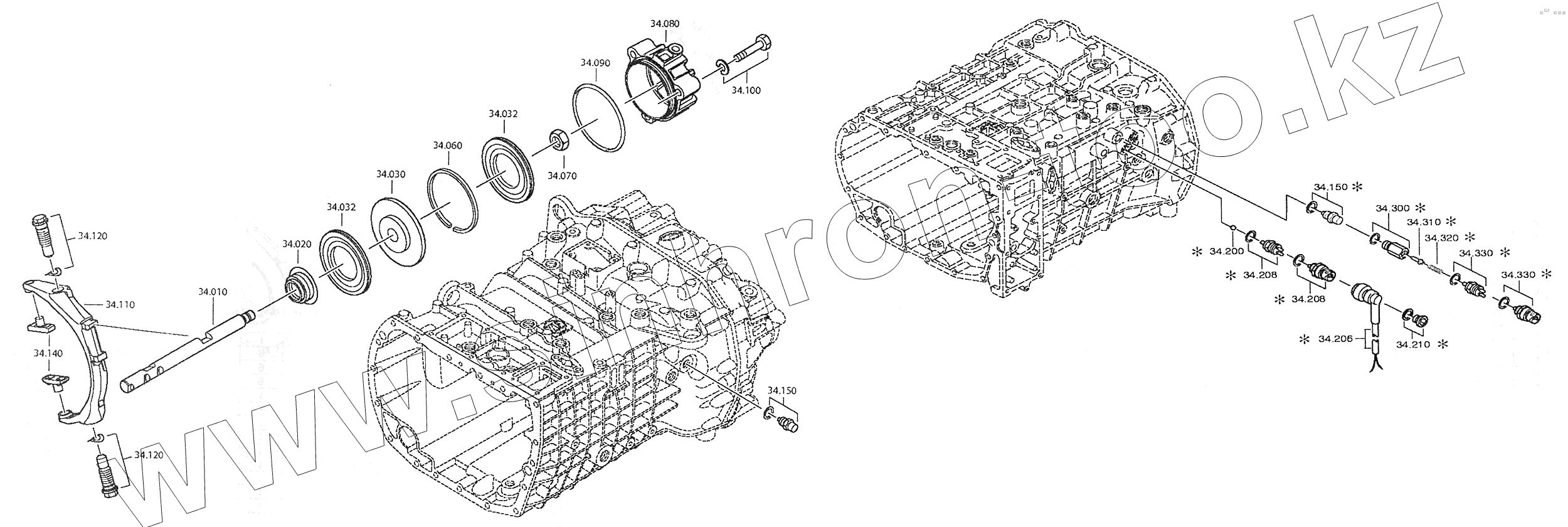

Каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Механизм переключения демультипликатора
10
20
30
32
32
60
70
80
90
100
100
110
120
120
120
120
140
150
150
150
150
200
208
208
208
208
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0737.006.095 | 0737.006.095 | Стопорная гайка | |
| 10 | 1324.334.004 | Шток вилки переключения | |
| 20 | 0750.112.047 | Манжета | |
| 30 | 1315.334.041 | Поршень | |
| 32 | 0734.307.287 | Упл.кольцо | |
| 60 | 0750.112.096 | Направляющее кольцо | |
| 70 | ГайкаM16x1.5ZFN99 | Стопорная гайка | |
| 80 | 1304.334.079 | Цилиндр | |
| 90 | 0634.313.338 | Уплотнительное кольцо | |
| 100 | БолтM10x70 | Болт 6-гранный | |
| 100 | 0736.010.180 | Болт 6-гранный | |
| 110 | 1304.334.063 | Качающ.рычаг | |
| 120 | БолтM24x1,5SK6 | Шарнирный болт | |
| 120 | 0730.300.005 | Пружинная шайба | |
| 120 | 1315.334.011 | Шарнирный болт | |
| 140 | 1272.334.003 | Ползун | |
| 150 | Упор145N50N.M | Упор | |
| 150 | 0730.008.604 | Уплотнительное кольцо | |
| 150 | 1313.207.005 | Упор | |
| 200 | 0635.460.024 | Шарик | |
| 208 | ВыключательОЕЕЕ | Выключатель | |
| 208 | 0501.215.297 | Выключатель | |
| 208 | 0634.801.062 | SEALING RING |
