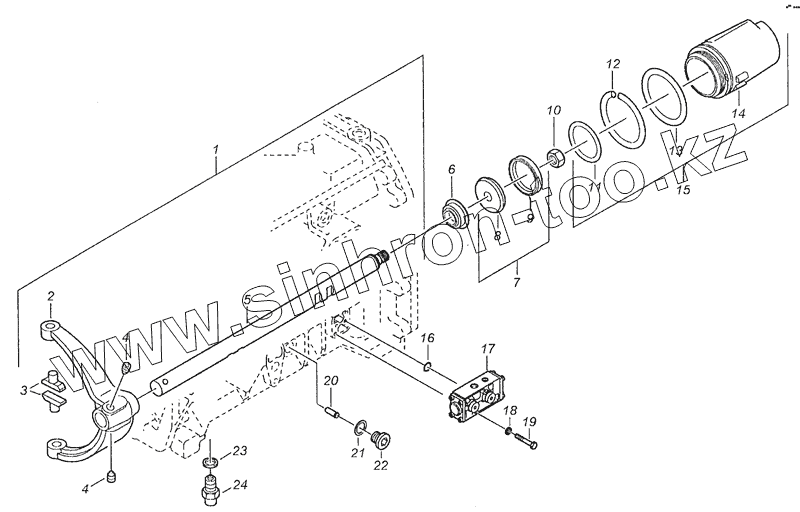

Каталог запасных частей к технике: ZF КПП ZF 16S1820. Механизм управления демультипликатором
1
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1315212005 | Шток вилки переключения передач | |
| 2 | 1315212017 | Вилка переключения передач | |
| 3 | 1297306120 | Ползун | |
| 4 | 1315312047 | Шпилька | |
| 5 | 1315312049 | Шток вилки переключения передач | |
| 6 | 0750112131 | Хомут | |
| 7 | 1315212008 | Поршень | |
| 8 | 1315212020 | Поршень | |
| 8 | 1315212003 | Поршень | |
| 9 | 0750112177 | Кольцо с двумя проточками | |
| 10 | 0737006095 | Стопорная гайка | |
| 11 | 0634313320 | Прокладка кольцеобразная | |
| 12 | 1315312034 | Пружина | |
| 13 | 0634313018 | Прокладка кольцеобразная | |
| 14 | 1315312048 | Цилиндр | |
| 15 | 1315212010 | Цилиндр | |
| 16 | 0634314020 | Прокладка кольцеобразная | |
| 17 | 0501208630 | Клапан | |
| 18 | 0630001076 | Шайба | |
| 19 | 0636010740 | Болт | |
| 20 | 1295212006 | Шпилька | |
| 21 | 0634801062 | Уплотнительное кольцо | |
| 22 | 0636302021 | Пробка с резьбой | |
| 23 | 0634801219 | Уплотнительное кольцо | |
| 24 | 1313207003 | Ограничитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
