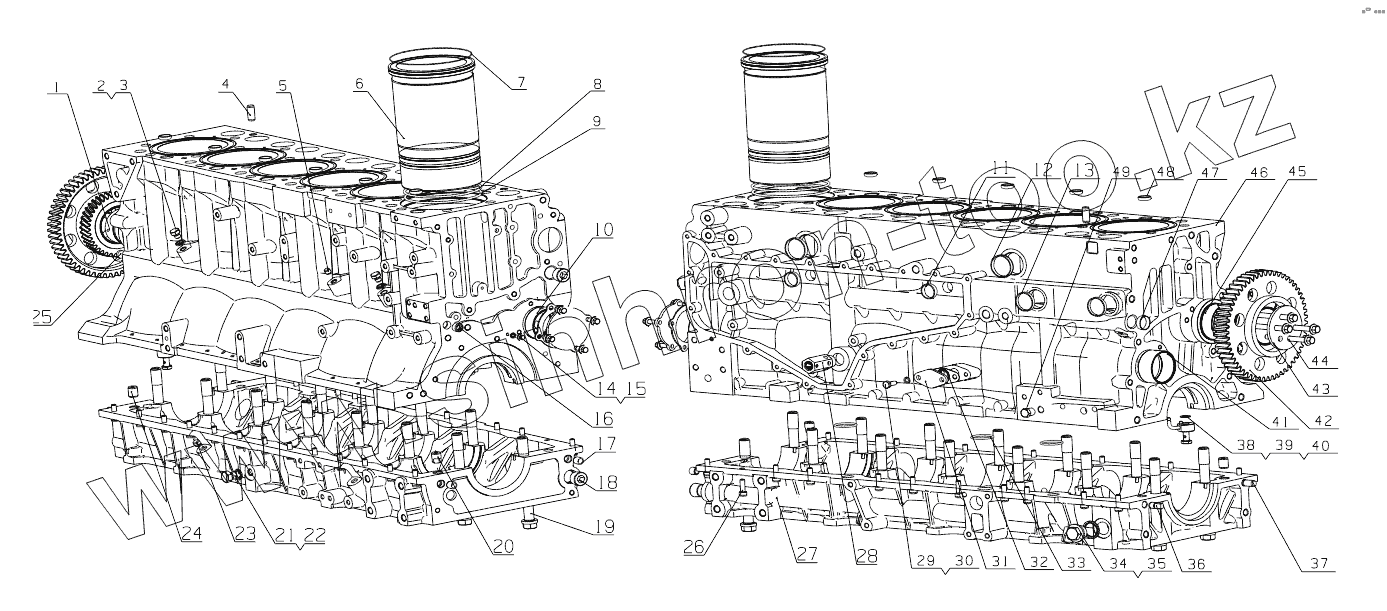

Каталог запасных частей к технике: Yuchai YC6MK340N-50. MN70A-1002000/01 Cylinder Block Assembly
KJ100-1002170
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KJ100-1002170 | KJ100-1002170 | Cylinder block subassembly | |
| 1 | Q61510 | Винтовая пробка | |
| 2 | Q/YC198-10 | Винтовая пробка M10x1 | |
| 3 | Q/YC149-10 | Уплотнительная шайба d10 | |
| 4 | YC24-B1230 | Контакт 12x30 | |
| 5 | 6105QA-1003087 | Алюминевая пробка II | |
| 6 | М1000-1002132А | Cylinder liner water seal ring | |
| 7 | MYB00-1002106 | Cylinder liner | |
| 8 | M3000-1002107 | Уплотнительное кольцо гильзы цилиндров | |
| 9 | M3000-1002108 | Уплотнительное кольцо гильзы цилиндра | |
| 10 | Q61906 | Пробка NPT3/4 | |
| 11 | М3000-1002120 | Camshaft bushing | |
| 12 | 150-1002019 | Пробка шарового типа | |
| 13 | 150-1002021 | Пробка шарового типа | |
| 14 | YC7-30 | Прокладка 30 | |
| 15 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 | |
| 16 | Q1840612 | Болт | |
| 17 | М3400-1002126 | Seal plug | |
| 18 | М3400-1002128 | Locating sleeve | |
| 19 | Q61906 | Пробка NPT3/4 | |
| 20 | М3000-1002118А | Main bearing bolt | |
| 21 | М3400-1002162А | Locating diamond pin | |
| 22 | Q/YC198-14 | Пробка M14x1.5 | |
| 23 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 24 | В0100-1002104 | Aluminous plug | |
| 25 | М3400-1002161А | Locating round pin | |
| 26 | YC7-16 | Пробка шарового типа | |
| 27 | К2000-1002178 | Socket head cap screw | |
| 28 | KJ100-1002123A | Crankshaft housing | |
| 29 | M3000-1002C00D | Часть клапана регулировки давления | |
| 30 | Q150B0820 | Болт М8х20 | |
| 31 | Q40308 | Шайба 8 | |
| 32 | М1000-1002162 | Cover plate | |
| 33 | M3600-1118301A | Масляный шланг | |
| 34 | MJ720-100210K | Seal ring | |
| 35 | M6600-1013110 | Винтовая пробка | |
| 36 | Q/YC149-27 | Комбинированная уплотнительная шайба 27 | |
| 37 | YC24-B1222 | Палец 12х22 | |
| 37 | L3000-1002127 | Cotter pin | |
| 38 | 430-1002163 | Шайба | |
| 39 | MJ100-1002701 | Oil hollow bolt | |
| 40 | MKA00-1002740 | Nozzle parts | |
| 41 | M3000-1002128 | Втулка распредвала II | |
| 42 | M3400-1002350E | Части большой холостой шестерни | |
| 43 | M3400-1002311A | Фрикционная пластина промежуточной шестерни | |
| 44 | Q/YC207-1090 | Болт | |
| 45 | M3400-1002306A | Вал промежуточной шестерни | |
| 46 | KJ100-1002114B | Cylinder block | |
| 47 | YC7-28 | Пробка шарового типа | |
| 48 | KJ100-1002172 | Bowl-type plug | |
| 49 | Q618B02 | Пробка NPT1/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
