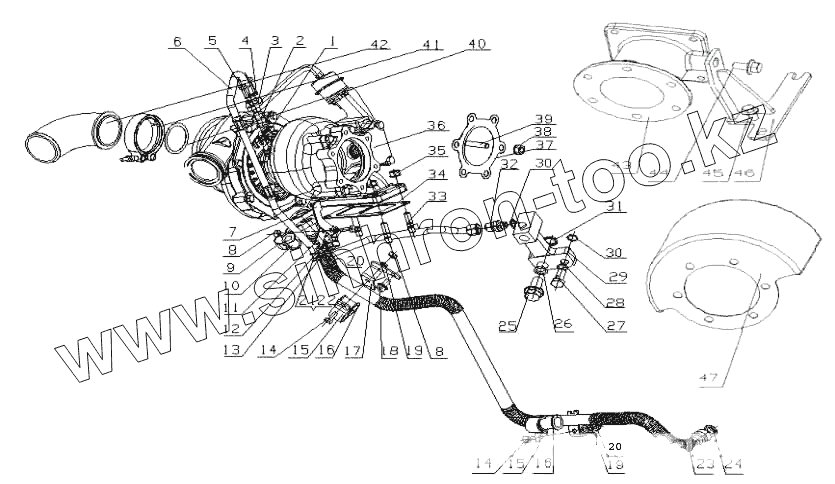

Каталог запасных частей к технике: Yuchai YC6M360-30 (M6298). M62YA-1118000/04 Турбонагнетатель в сборе
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 150-1118031B | Шайба | |
| 2 | M3400-1118211 | Масловпускное соединение турбоускорителя | |
| 3 | M3400-1118204 | Нажимная пластина выступа | |
| 4 | Q40308 | Шайба 8 | |
| 5 | Q150B0825TF2 | Бoлт M8x25 | |
| 6 | M6000-1118250B | Масловыпускной мягкий шланг | |
| 7 | M2A00-1118271 | Зажим I | |
| 8 | Q340B08 | Гайка М8 | |
| 9 | G4200-11118204 | Зажим трубы II | |
| 10 | G4200-11118272 | Рукав защитный | |
| 11 | M2A00-1118273 | Зажимная планка | |
| 12 | Q40308 | Шайба 8 | |
| 13 | Q150B0820 | Болт М8х20 | |
| 14 | Q150B0820 | Болт М8х20 | |
| 15 | D12F3-1118362 | Зажим | |
| 16 | G0100-1118081 | Кожух | |
| 17 | M36L2-1118361B | Зажим | |
| 18 | Q1841020TF2 | Болт M10x20 | |
| 19 | Q40308 | Шайба 8 | |
| 20 | L3400-1118301A | Прокладка | |
| 21 | Q40308 | Шайба 8 | |
| 22 | Q150B0825TF2 | Бoлт M8x25 | |
| 23 | M6000-1118340E | Сварная часть трубки возврата масла | |
| 24 | M3600-1118301 | Прокладка | |
| 25 | M3200-1118211 | Болт | |
| 26 | Q/YC901-3C18 | Шайба 18 | |
| 27 | 6QA6-1307017 | Болт с водяной канавкой | |
| 28 | Q/YC901-3C14 | Шайба 14 | |
| 29 | M6000-1118206 | Сустав транзита | |
| 30 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 31 | Q/YC149-18 | Кольцевой уплотнитель 18 | |
| 32 | M3400-1118202 | Соединение шланга подачи масла | |
| 33 | M3400-1118404A | Цапфа | |
| 34 | M3000-1118002A | Прокладка турбонагнетателя | |
| 35 | M3000-1008206A | Гайка | |
| 36 | M6000-1118100-135 | Турбонагнетатель | |
| 37 | M3000-1118003 | Прокладка выпуска турбины | |
| 38 | M3000-1008206B | Гайка | |
| 39 | M3400-1118404A | Цапфа | |
| 40 | M3490-1118028 | Изоляция медной подушки | |
| 41 | M3200-1118401A | Кольцо зажим | |
| 42 | M36S1-1118021 | Труба воздушного компрессора | |
| 43 | M36Y1-1008203 | Выхлопная турбина | |
| 44 | Q1841220 | Гайка M12x20 | |
| 45 | Q1841020 | Болт M10x20 | |
| 46 | M60QA-11180B0 | Выход соеденительной трубки турбо | |
| 47 | M60QA-1118503 | Щит турбины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
