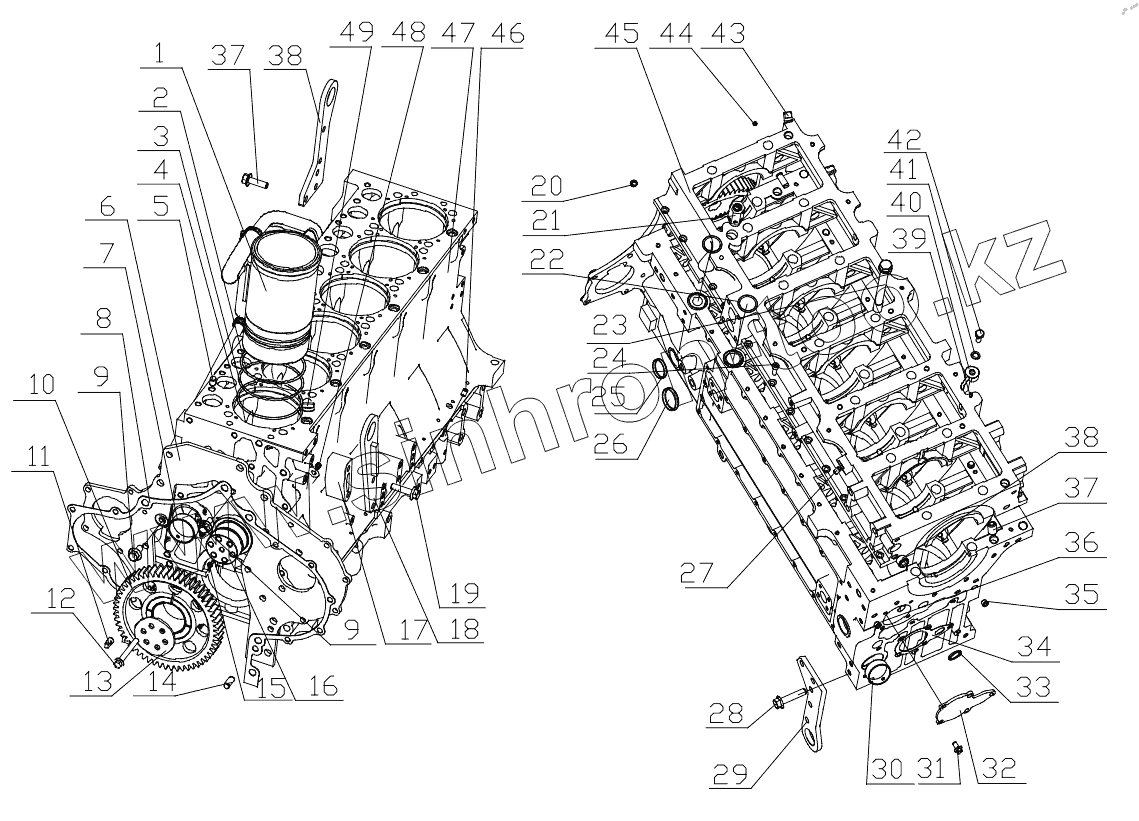

Каталог запасных частей к технике: Yuchai YC6M340-20. M35L1-1002000/09 Cylinder block assembly
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M1000-1002106 | Гильза цилиндра | |
| 2 | M3000-1002107 | Уплотнительное кольцо гильзы цилиндров | |
| 3 | M3000-1002108 | Уплотнительное кольцо гильзы цилиндра | |
| 4 | M1000-1002132 | Кольцевой уплотнитель водяной гильзы цилиндра III | |
| 5 | YC24-1222 | Прямой штифт | |
| 6 | M36L1-1002203 | Колпак кожуха передач | |
| 7 | M3000-1002128 | Втулка распредвала II | |
| 8 | M6600-1002202A | Прокладка корпуса передач | |
| 9 | Q/YC207-1225 | Болт | |
| 10 | M3400-1002350E | Части большой холостой шестерни | |
| 11 | 6105Q-1600011A | Flat pin | |
| 12 | Q/YC207-1090 | Болт | |
| 13 | M3400-1002311A | Фрикционная пластина промежуточной шестерни | |
| 14 | YC24-B1230 | Контакт 12x30 | |
| 15 | Q61510 | Винтовая пробка | |
| 16 | M3400-1002306A | Вал промежуточной шестерни | |
| 17 | M43L2-1002142 | Lug pads | |
| 18 | M43L2-1002141 | Rear lug | |
| 19 | Q1841270TF2 | Болт M12x70 | |
| 20 | Q72228 | Прокладка шаравого типа 28 | |
| 21 | M3000-1002C00D | Часть клапана регулировки давления | |
| 22 | M3000-1002124 | Кольцевой уплотнитель | |
| 23 | M3000-1002118A | Болты главного подшипника | |
| 24 | Q218B0825TF2 | Винт M8x25 | |
| 25 | 150-1002019 | Пробка шарового типа | |
| 26 | 150-1002021 | Пробка шарового типа | |
| 27 | 6105QA-1003087 | Алюминевая пробка II | |
| 28 | Q1841225TF2 | Болт M12x25 | |
| 29 | M3500-1002131 | Front lug | |
| 30 | M3000-1002120 | Подшипник распредвала | |
| 31 | Q1840816 | Болт M8x16 | |
| 32 | M3000-1002125 | Крышка маслозаливного порта | |
| 33 | Q/YC149-22 | Комбинированная уплотнительная шайба 22 | |
| 34 | M3400-1002A01 | Прокладка масляного фильтра | |
| 35 | M3400-1002128 | Расположение вкладыша | |
| 36 | M3400-1002126 | Винтовая пробка вспомогательного канала смазки | |
| 37 | M3400-1002161A | Круглый установочный штырь | |
| 38 | Q61906 | Пробка NPT3/4 | |
| 39 | YC24-B0510 | Контакт 5X10 | |
| 40 | M3000-1002740 | Наконечник в сборе | |
| 41 | 430-1002163 | Шайба | |
| 42 | M3000-1002701A | Масляный полый болт | |
| 43 | M3400-1002162A | Алмазный установочный штырь | |
| 44 | Q72216 | Пробка шарового типа | |
| 45 | M3400-1002123D | Корпус коленчатого вала | |
| 46 | 6105Q-1002022 | Алюминиевая зашлушка Ф10х10 | |
| 47 | M3400-1002114D | Блок цилиндров | |
| 47 | M3400-1002114D | Блок цилиндров | |
| 48 | Q61101 | Конусная квадратная винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 49 | M3500-1002101 | Установочный штифт |
