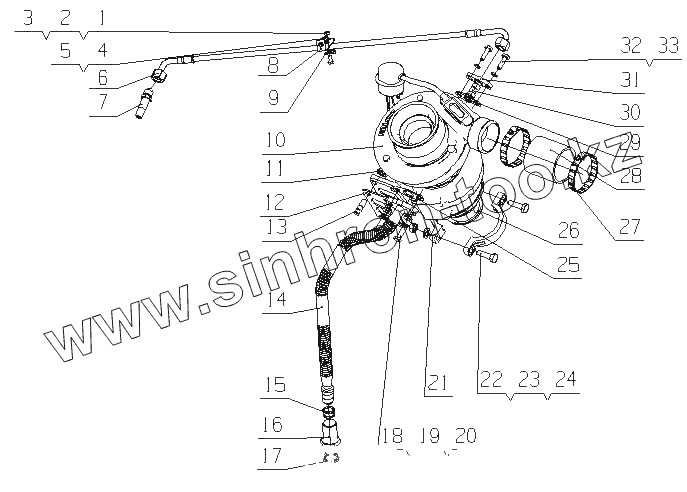

Каталог запасных частей к технике: Yuchai YC6L350-20 (L30JA). L30JA-1118000 Турбонагнетатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B0612 | Болт M6x12 | |
| 2 | Q340B06 | Гайка М6 | |
| 3 | Q40306 | Шайба 6 | |
| 4 | Q150B0812 | Болт M8x12 | |
| 5 | Q40308 | Шайба 8 | |
| 6 | B4000-1118030 | Трубка подачи масла | |
| 7 | 475D-1013019B | Масловпускное соединение турбоускорителя | |
| 8 | B3000-1118062 | Зажим трубы II | |
| 9 | B3000-1118061 | Зажим трубы I | |
| 10 | L3002-1118100C | Турбонагнетатель | |
| 11 | M3000-1118206B | Гайка | |
| 12 | L3000-1118002 | Прокладка турбокомпрессора | |
| 13 | L3000-1118011 | Шпилька | |
| 14 | L3002-1118340C | Сборочный узел сварной трубки возврата масла | |
| 15 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 16 | 475D-1002071A | Болт возврата масла | |
| 17 | Q/YC149-24 | Уплотнительная шайба 24 | |
| 18 | Q150B0825TF2 | Бoлт M8x25 | |
| 19 | Q40308 | Шайба 8 | |
| 20 | 6105Q-3509013 | Шайба | |
| 21 | G0100-1118072C | Стопорное кольцо | |
| 22 | Q150B1035TF2 | Болт M10x35 | |
| 23 | Q40110 | Шайба 10 | |
| 24 | Q340B10 | Гайка М10 | |
| 25 | M3000-1118301 | Шайба | |
| 26 | G0100-1118073A | Прокладка | |
| 27 | Q/YC147.1-76 | Обруч 76 | |
| 28 | 151-1008018 | Соеденительный шланг выпуска компрессора | |
| 29 | 150-1118031B | Шайба | |
| 30 | 475D-1118021 | Штуцер подачи масла | |
| 31 | 475D-1118022 | Фланец | |
| 32 | Q150B0825TF2 | Бoлт M8x25 | |
| 33 | Q40308 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
