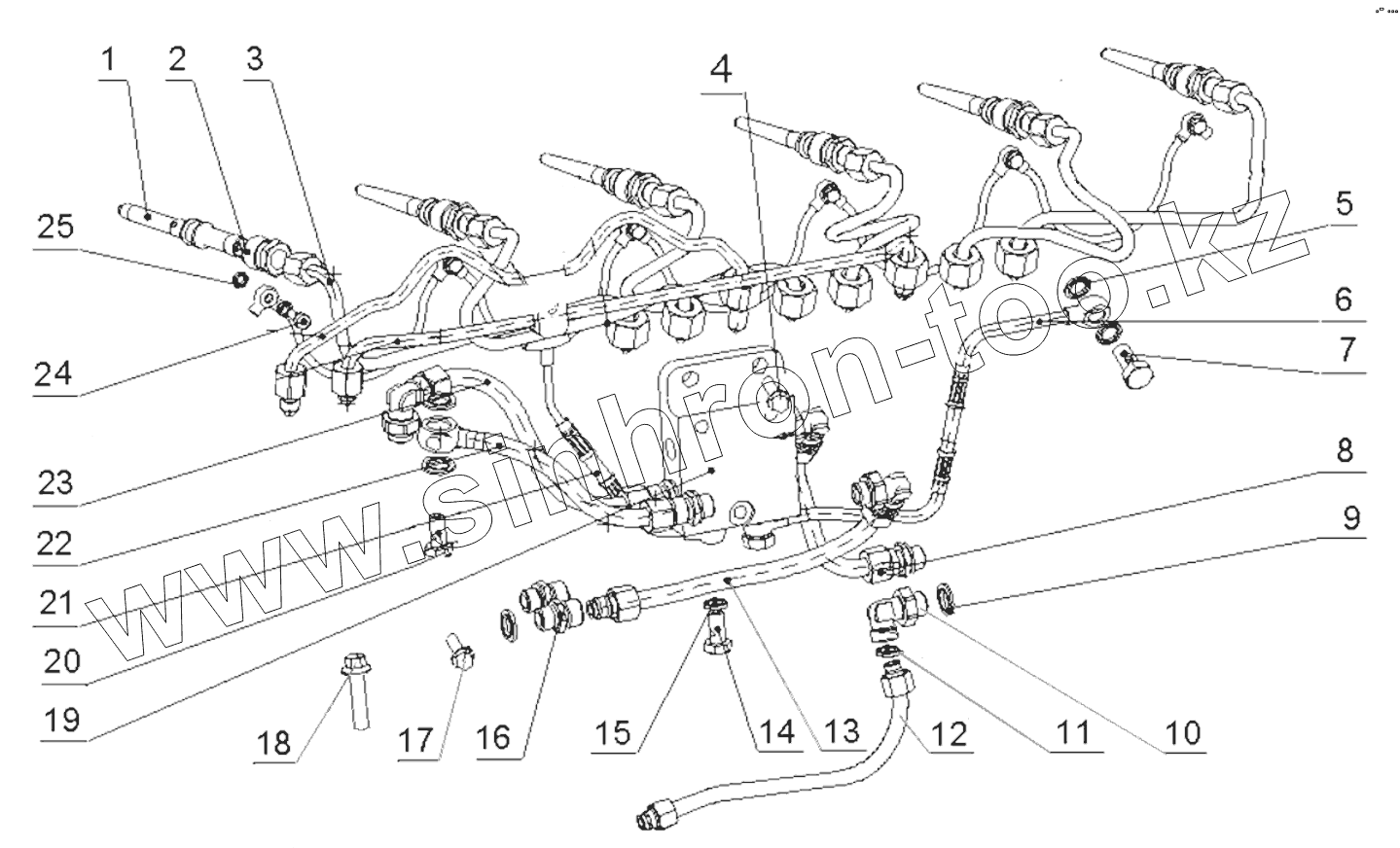

Каталог запасных частей к технике: Yuchai YC6L310-50. L6200-1104000/09 Fuel Supply Pipeline Assembly
Q1840820TF2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q1840820TF2 | Q1840820TF2 | Болт M8x20 | |
| 1 | J5600-1104050 | High-pressure connecting hose subassembly | |
| 2 | L3000-1104131 | Болт соединения труб | |
| 3 | LA100-1104100A | High pressure fuel pipe parts | |
| 4 | Q1841025TF2 | Болт М10х25 | |
| 5 | YC150-12E | Compound seal washer | |
| 6 | L4700-1104C00A | Fuel return pipe parts, common rail pipeline | |
| 7 | 430-1111034 | Болт патрубка | |
| 8 | L4700-1104G00C | Части топливной трубки от топливного распределителя к блоку управления | |
| 9 | Q/YC149-16 | Уплотнительное кольцо d16 | |
| 10 | M4000-1104304C | Соединитель | |
| 11 | YC208-B01400F | Круглое кольцо 2.65x14 | |
| 12 | L4700-1104F00 | Части топливной трубки от блока управления к насосу подачи топлива | |
| 13 | L4700-1104300 | Части трубки между топливным фильтром и трубкой подачи топлива | |
| 14 | Q/YC901-1C1010 | Шарнирный болт M10x1 | |
| 15 | YC150-10E | Compound Seal washer | |
| 16 | L4700-1104004 | Соеденитель перехода | |
| 17 | Q1840815TF2 | Болт M8x15 | |
| 18 | Q1840835TF2 | Болт M8x35 | |
| 19 | J5600-1104541C | Топливный распределитель | |
| 20 | Q/YC901-1C1615 | Болт M16x1,5 | |
| 21 | L4700-1104240A | Трубка возврата топлива в сборе | |
| 22 | L4700-1104400C | Части топливной трубки от топливного фильтра к иньекционному насосу | |
| 23 | L4700-1104700 | Части топливной трубки от иньекционного насоса к топливному распределителю | |
| 24 | L3100-1112003 | Болт | |
| 25 | YC150-6E | Compound seal washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
