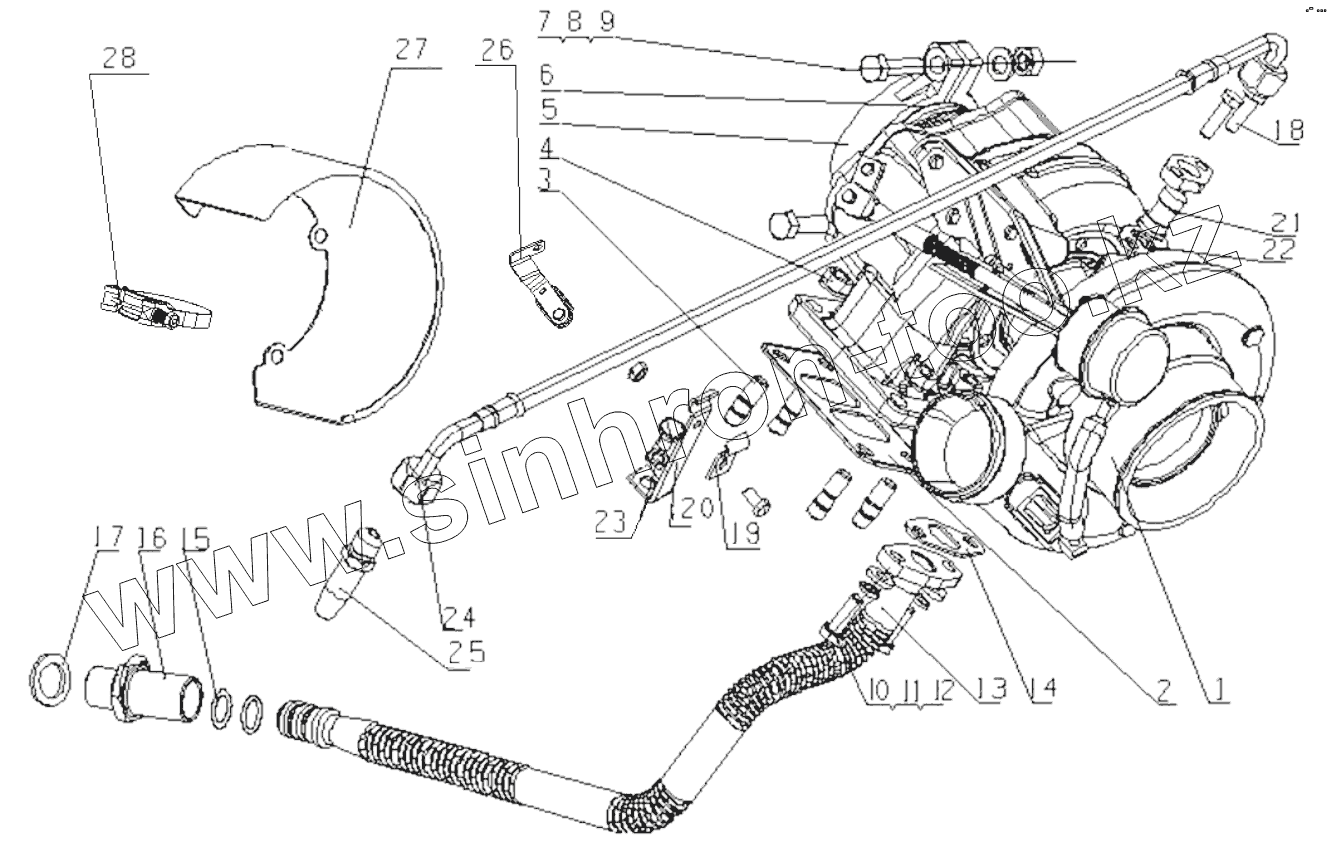

Каталог запасных частей к технике: Yuchai YC6L310-50. L36QA-1118000/02 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L62QP-1118100-181 | Turbocharger | |
| 2 | A1A00-1118002 | Turbocharger gasket | |
| 3 | 150-1118001 | Шпилька | |
| 4 | M3000-1118206B | Гайка | |
| 5 | G0100-1118504 | Turbine rear snap ring | |
| 6 | G0100-1118073A | Прокладка | |
| 7 | Q1841045TF2 | Болт M10x45 | |
| 8 | Q40110 | Шайба 10 | |
| 9 | Q340B10 | Гайка М10 | |
| 10 | 6105Q-3509013 | Шайба | |
| 11 | Q40308 | Шайба 8 | |
| 12 | Q150B0828TF2 | Болт M8x28 | |
| 13 | L3002-1118340C | Сборочный узел сварной трубки возврата масла | |
| 14 | M3600-1118301A | Масляный шланг | |
| 15 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 16 | 475D-1002071B | Соеденитель возврата масла | |
| 17 | Q/YC149-24 | Уплотнительная шайба 24 | |
| 18 | Q1840820TF2 | Болт M8x20 | |
| 19 | L38QA-1118271 | Clamp | |
| 20 | B3000-1118061 | Зажим трубы I | |
| 21 | 475D-1118211A | Turbocharger oil inlet connector | |
| 22 | G3D00-1118201 | Gasket | |
| 23 | Q40308 | Шайба 8 | |
| 24 | B4000-1118250A | Oil inlet Hose | |
| 25 | 475D-1013019B | Масловпускное соединение турбоускорителя | |
| 26 | L470J-1118360 | Clamp component | |
| 27 | L33QA-1118503 | Turbine case thermal shroud | |
| 28 | Q/YC147.1-76 | Обруч 76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
