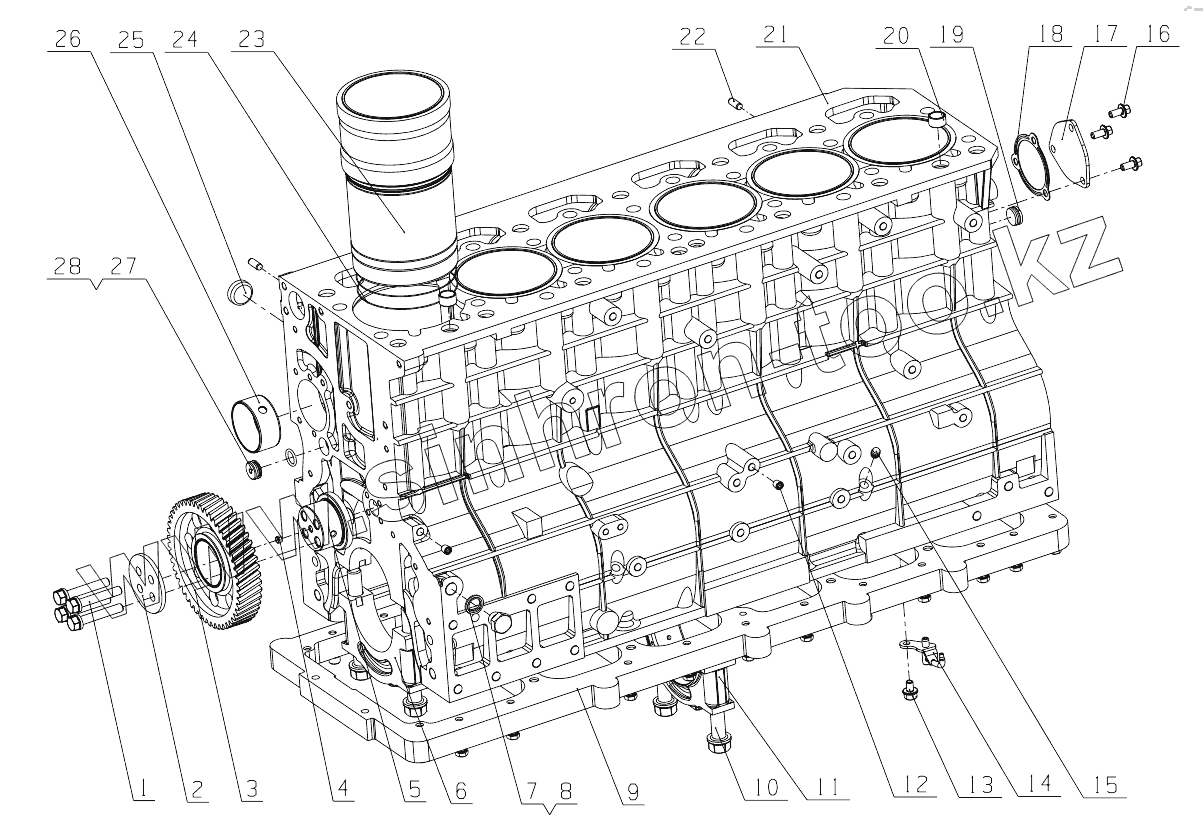

Каталог запасных частей к технике: Yuchai YC6L280N-52. LN100-1002100/10 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L3000-1002304 | Болт вала промежуточной шестерни | |
| 2 | L3000-1002307 | Сдерживающая крышка распределительной средней шестерни | |
| 3 | L3000-1002360 | Idle gear subassembly | |
| 4 | Q61508 | Резьбовая заглушка M8x1 | |
| 5 | L3000-1002306 | Вал промежуточной шестерни | |
| 6 | L3000-1002014 | Основная крышка подшипника | |
| 7 | Q/YC198-16 | Винтовая пробка | |
| 8 | Q/YC149-16 | Уплотнительное кольцо d16 | |
| 9 | L3000-1002200 | Усилитель пластины в сборе | |
| 10 | L3000-1002118 | Болт основной крышки подшипника | |
| 11 | L3000-1002116 | Крышка среднего подшипника коленчатого вала | |
| 12 | Q61901 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 13 | Q1840812TF2 | Болт M8x12 | |
| 14 | LNE00-1002740 | Nozzle components | |
| 15 | B0100-1002104 | Алюминиевая пробка | |
| 16 | Q1840816 | Болт M8x16 | |
| 17 | A0100-1002103 | Crankshaft end cover gasket | |
| 18 | A3100-1002102 | Крышка распредвала | |
| 19 | 6105Q-1002110 | Уплотнительная пробка главного масляного канала | |
| 20 | L3000-1003088 | Установочная втулка | |
| 21 | L4700-1002114C | Cylinder block | |
| 21 | L4700-1002170A | Cylinder block subassembly | |
| 22 | YC24-0820 | Контакт 8x20 | |
| 23 | L3000-1002106D | Cylinder liner | |
| 24 | L3000-1002063 | Уплотнительное кольцо гильзы цилиндров | |
| 25 | YC7-30 | Прокладка 30 | |
| 26 | L3000-1002011 | Втулка распределительного вала | |
| 27 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 28 | 6105Q-1002067 | Уплотнительная пробка главного маслоканала |
