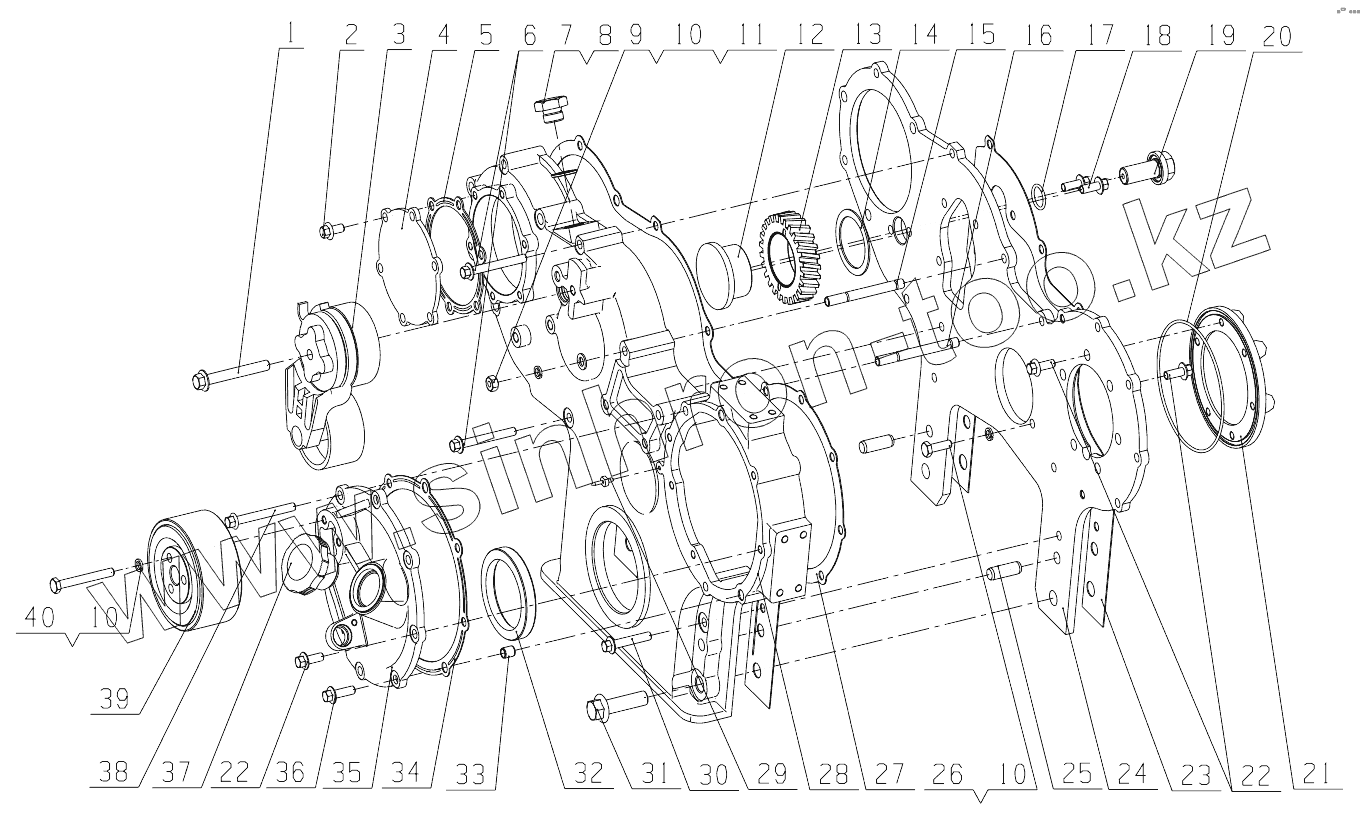

Каталог запасных частей к технике: Yuchai YC6L280N-52. LMDYA-1002200/06 Gear Housing Part
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1841075TF2 | Болт M10x75 | |
| 2 | Q1840816 | Болт M8x16 | |
| 3 | LMEMA-1002450 | Tensioner belt pulley parts | |
| 4 | L3000-1002037 | Передняя крышка воздушного компрессора | |
| 5 | L6200-1002243 | Front cover gasket, air compressor | |
| 6 | Q1840865 | Болт M8x65 | |
| 7 | Q/YC198-20 | Пробка М20х1,5 | |
| 8 | Q/YC149-20 | Уплотнительная шайба d20 | |
| 9 | Q340B08 | Гайка М8 | |
| 10 | Q40308 | Шайба 8 | |
| 11 | Q40108 | Шайба 8 | |
| 12 | L3000-1002084A | Сиденье промежуточной шестерни насоса компрессора | |
| 13 | A3000-1002041 | Части промежуточной шестерни насоса компрессора | |
| 14 | 231-1002087 | Пластина промежуточной шестерни | |
| 15 | Q1200880 | Шпилька M8X80 | |
| 16 | Q1200885 | Шпилька M8x85 | |
| 17 | YC208-B02000F | Уплотнительное кольцо 2,65x20 | |
| 18 | Q1840820TF2 | Болт M8x20 | |
| 19 | A3000-1002085B | Болт вала промежуточной шестерни | |
| 20 | YC208-B12500F | Кольцевая прокладка 2.65x125 | |
| 21 | LN100-1002251 | Fuel injection pump gear cover | |
| 22 | Q1840820 | Болт M8x20 | |
| 23 | L6200-1002202 | Gear housing gasket | |
| 24 | L64DB-1002203 | Крышка кожуха распределительной шестерни | |
| 25 | YC24-1235 | Цилиндрический штырь 12x35 | |
| 26 | Q150B0828TF2 | Болт M8x28 | |
| 27 | L6200-1002204 | Gear housing cover board gasket | |
| 28 | LN100-1002201A | Gear housing | |
| 29 | D30-1002037 | Датчик верхней мертвой точки | |
| 30 | Q1840845 | Болт M8x45 | |
| 31 | Q1841450 | Болт M14x50 | |
| 32 | YC209-070090FR | Сальник 70x90 | |
| 32 | YC209-C070090PR | Сальник 70x90 | |
| 33 | J5600-3800302 | Установочная втулка седла датчика | |
| 34 | L6300-1002206 | Gear cover gasket, fuel injection pump | |
| 35 | L62YS-1002205 | Gear cover plate, fuel injection pump | |
| 36 | Q1840825 | Болт M8x25 | |
| 37 | 150-1003040F | Чашка маслофильтра в сборе | |
| 38 | Q1840870 | Болт M8x70 | |
| 39 | MS40D-1002460 | Poly V-belt idler subassembly | |
| 40 | Q150B0865 | Болт M8x65 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
