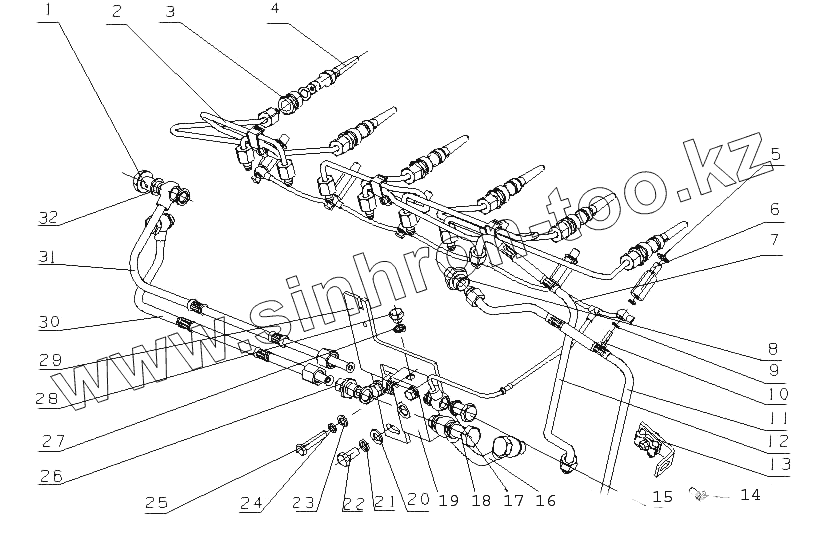

Каталог запасных частей к технике: Yuchai YC6L280-30 (L38MA). L36MA-1104000 Топливопровод в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L3100-1111090A | Клапан | |
| 2 | L3100-1104100B | Трубка высокого давления | |
| 3 | L3000-1104131 | Болт соединения труб | |
| 4 | L3000-1104120A | Соеденительный патрубок высокого давления | |
| 5 | Q/YC901-3C10 | Шайба 10 | |
| 6 | L3000-1104041B | Соеденитель возврата топлива | |
| 7 | L3100-1104240 | Части возврата масла | |
| 8 | L3100-1104004 | Соединитель | |
| 9 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 | |
| 10 | L3100-1112003 | Болт | |
| 11 | L4800-1104300 | Части трубки между топливным фильтром и трубкой подачи топлива | |
| 12 | L4800-1104400 | Части труб между топливным фильтром и иньекционным насосом | |
| 13 | L4800-11040A0 | Сборочный узел кранштеина топливной трубки топливного фильтра | |
| 14 | Q1841020 | Болт M10x20 | |
| 15 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 16 | L3100-1104B00D | Труба между топливораспределителем и трубкой подачи топлива | |
| 17 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 18 | Q/YC901-1C1615 | Болт M16x1,5 | |
| 19 | L3100-1104541A | Топливный распределитель | |
| 20 | Q40108 | Шайба 8 | |
| 21 | Q40308 | Шайба 8 | |
| 22 | Q150B0840 | Болт M8x40 | |
| 23 | Q40110 | Шайба 10 | |
| 24 | Q40310 | Шайба 10 | |
| 25 | Q150B1020 | Болт M10x20 | |
| 26 | G5800-1104001B | Штуцер | |
| 27 | Q/YC149-10 | Уплотнительная шайба d10 | |
| 28 | Q/YC198-10 | Винтовая пробка M10x1 | |
| 29 | L3100-1104504C | Кронштейн топливного распределителя | |
| 30 | L3100-1104A00D | Трубка переливная | |
| 31 | L3100-1104700D | Трубка | |
| 32 | Q/YC149-16 | Уплотнительное кольцо d16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
