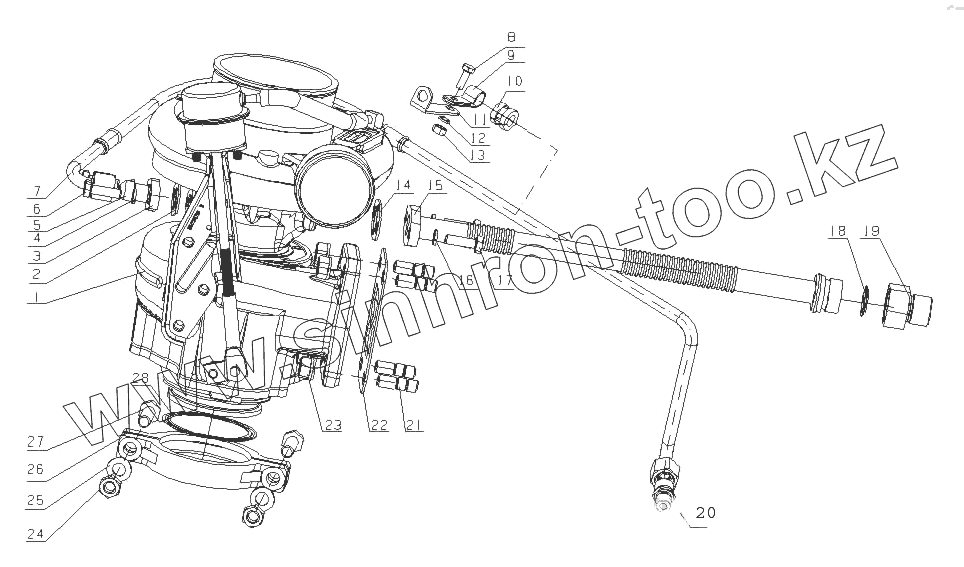

Каталог запасных частей к технике: Yuchai YC6L250L-D30 (L7001). L7000-1118000/05 Турбонагнетатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L7000-1118100A-135 | Турбонагнетатель | |
| 2 | 150-1118031B | Шайба | |
| 3 | 475D-1118022 | Фланец | |
| 4 | Q40308 | Шайба 8 | |
| 5 | 475D-1118211 | Масловпускное соединение | |
| 6 | Q150B0820TF2 | Болт M8x20 | |
| 7 | L3000-1118030A | Впускной шланг масла турбоускорителя | |
| 8 | Q150B0616 | Болт M6x16 | |
| 9 | M3000-1118252 | Зажим трубы | |
| 10 | M3000-1118251 | Оболочка хомута | |
| 11 | L3000-1118271 | Зажим I | |
| 12 | Q40306 | Шайба 6 | |
| 13 | Q340B06 | Гайка М6 | |
| 14 | L3400-1118301A | Прокладка | |
| 15 | L3000-1118050B | Возвратная трубка маслопровода турбонагнетателя | |
| 16 | Q40308 | Шайба 8 | |
| 17 | Q150B0825TF2 | Бoлт M8x25 | |
| 18 | 430D-1118301B | Шайба | |
| 19 | 430D-1118343A | Болт соединения возврата масла | |
| 20 | L3000-1118031 | Соединитель впуска масла | |
| 21 | 150-1118001 | Шпилька | |
| 22 | L3000-1118002 | Прокладка турбокомпрессора | |
| 23 | M3000-1008206B | Гайка | |
| 24 | Q340B10 | Гайка М10 | |
| 25 | Q40110 | Шайба 10 | |
| 26 | G0100-1118072C | Стопорное кольцо | |
| 27 | Q150B1045TF2 | Болт M10x45 | |
| 28 | G0100-1118073A | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
