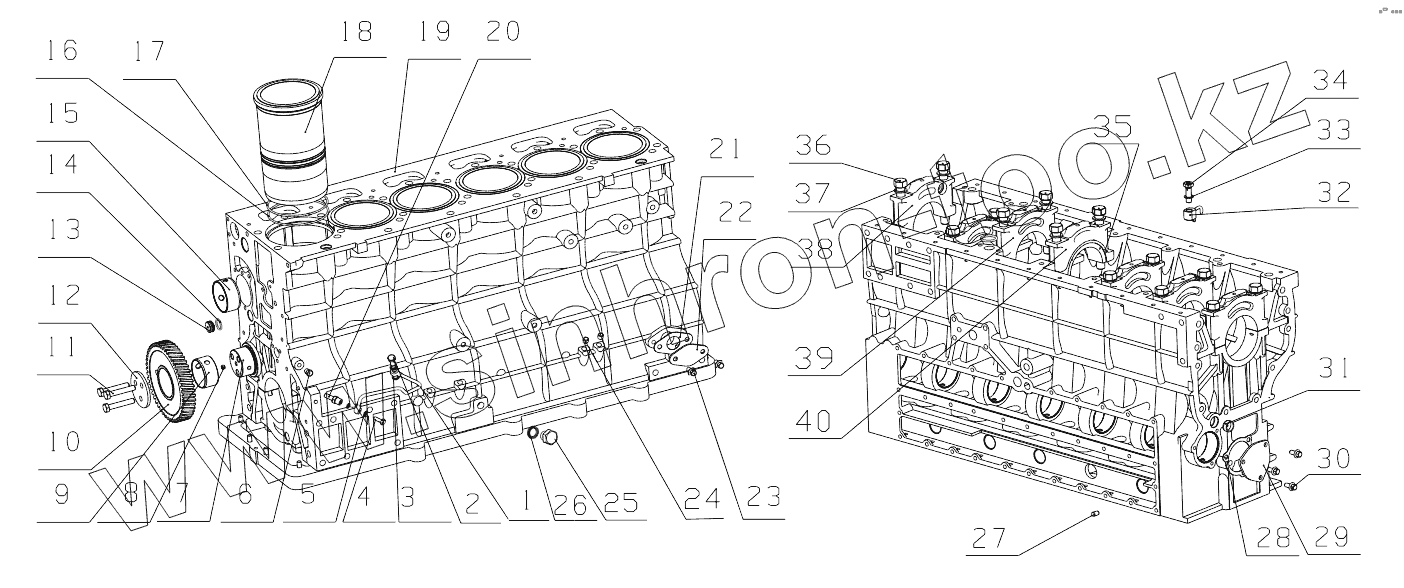

Каталог запасных частей к технике: Yuchai YC6J245-50. J01MC-1002000/04 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J5600-1002370F | Маслопровод смазки холостой шестерни | |
| 2 | Q/YC901-1C0810 | Болт M8x1 | |
| 3 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 4 | 150-1112012A | Болт | |
| 5 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 | |
| 6 | Q618B01 | Пробка NPT1/8 | |
| 7 | J5600-1002052 | Вал промежуточной шестерни | |
| 8 | Q61508 | Резьбовая заглушка M8x1 | |
| 9 | 6105QA-1002011 | Втулка распредвала | |
| 10 | A3000-1002051 | Промежуточная шестерня | |
| 11 | Q150B1055TF2 | Болт M10x55 | |
| 12 | A3100-1002054A | Пластина промежуточной шестерни | |
| 13 | 6105Q-1002067 | Уплотнительная пробка главного маслоканала | |
| 14 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 15 | L3000-1002011 | Втулка распределительного вала | |
| 16 | A3000-1002063B | Водоуплотнительное кольцо гильзы | |
| 17 | A3000-1002063 | Уплотнительное кольцо гильзы цилиндра | |
| 18 | J0100-1002106 | Гильза цилиндра | |
| 19 | J5600-1002114A | Блок цилиндров | |
| 19 | J5600-1002114A | Блок цилиндров | |
| 20 | J5600-1111304 | Соединитель | |
| 21 | 6105Q-1014001A | Прокладка сапуна | |
| 22 | A7100-1319K-0 | Крышка | |
| 23 | Q1840816 | Болт M8x16 | |
| 24 | 6105Q-1002022 | Алюминиевая зашлушка Ф10х10 | |
| 25 | Q/YC198-14 | Пробка M14x1.5 | |
| 26 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 27 | YC204-0820 | Прямой штифт | |
| 28 | A3100-1002103 | Прокладка крышки распредвала | |
| 29 | A3100-1002102 | Крышка распредвала | |
| 30 | Q1840816 | Болт M8x16 | |
| 31 | 6105Q-1002069 | Задняя заглушка главного маслоканала | |
| 32 | J5600-1002740 | Кронштейн | |
| 33 | 430-1002163 | Шайба | |
| 34 | 430-1002162B | Полый болт для масла | |
| 35 | YC24-B0408 | Шпилька B4x8 | |
| 36 | A30-1002021 | Болт крышки коренного вкладыша | |
| 37 | A30-1002019 | Шайба болта крышки коренного вкладыша | |
| 38 | A30-1002012 | Передняя крышка коренного вкладыша | |
| 39 | A30-1002014 | Крышка коренного вкладыша | |
| 40 | A30-1002013 | Средняя крышка коренного вкладыша |
