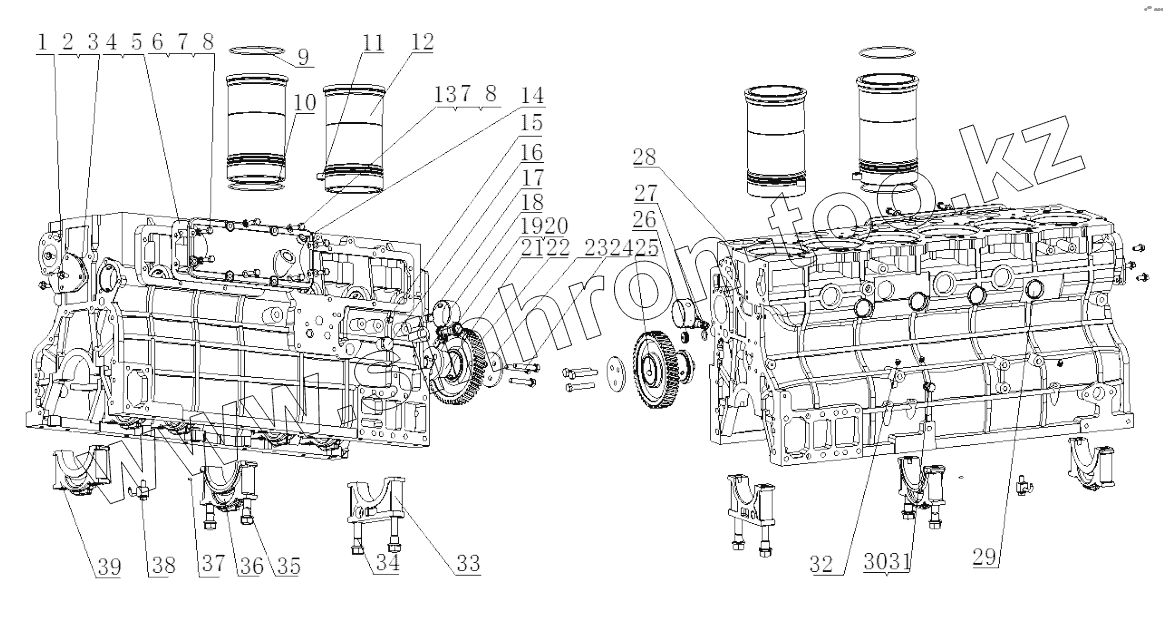

Каталог запасных частей к технике: Yuchai YC6J225N-52. J3C01-1002000/01 Cylinder Block Assembly
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1840816 | Болт M8x16 | |
| 2 | 630-1002061 | Торцевая крышка распределительного вала | |
| 3 | B7304-1002103 | Camshaft end cover gasket | |
| 4 | B7503-1002109 | Tappet housing cover washer | |
| 5 | 475D-1002065 | Крышка корпуса толкателя | |
| 6 | Q150B0822 | Болт M8x22 | |
| 7 | Q40108 | Шайба 8 | |
| 8 | Q40308 | Шайба 8 | |
| 9 | A3000-1002063 | Уплотнительное кольцо гильзы цилиндра | |
| 10 | A3000-1002063B | Водоуплотнительное кольцо гильзы | |
| 11 | 6105QA-1003088 | Прокладка капота головки цилиндров | |
| 12 | J3300-1002064A | Крышка цилиндров | |
| 13 | Q150B0825 | Болт M8x25 | |
| 14 | 6105Q-1002069 | Задняя заглушка главного маслоканала | |
| 15 | Q618B01 | Пробка NPT1/8 | |
| 16 | Q618B06 | Винтовая пробка NPT3/4 | |
| 17 | Q618B02 | Пробка NPT1/4 | |
| 18 | 6105QA-1002011 | Втулка распредвала | |
| 19 | 430-1002150 | Ренгулятор давления в сборе | |
| 20 | 6105Q-3509013 | Шайба | |
| 21 | A3100-1002052 | Промежуточная шестерня | |
| 22 | A3000-1002360 | Idler gear compounet | |
| 23 | A3100-1002054A | Пластина промежуточной шестерни | |
| 24 | Q150B1055TF2 | Болт M10x55 | |
| 25 | Q61508 | Резьбовая заглушка M8x1 | |
| 26 | 6105Q-1002067 | Уплотнительная пробка главного маслоканала | |
| 27 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 28 | J1000-1002114B | Cylinder block | |
| 28 | J1000-1002170 | Cylinder block | |
| 29 | YC7-40 | Пробка шарового типа | |
| 30 | Q/YC149-12 | Комбинированная уплотнительная шайба 12 | |
| 31 | Q/YC198-12 | Винтовая пробка | |
| 32 | B0100-1002104 | Алюминиевая пробка | |
| 33 | 3430-1002012 | Передняя крышка оновного подшипника | |
| 34 | 330-1002018B | Main bearing cover bolt | |
| 35 | 330-1002021B | Болт крышки главного подшипника | |
| 36 | 330-1002013 | Крышка среднего подшипника коленчатого вала | |
| 37 | YC24-B0408 | Шпилька B4x8 | |
| 38 | A3100-1002160 | Масляная насадка в сборе | |
| 39 | 330-1002014 | Крышка подшипника коленчатого вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
