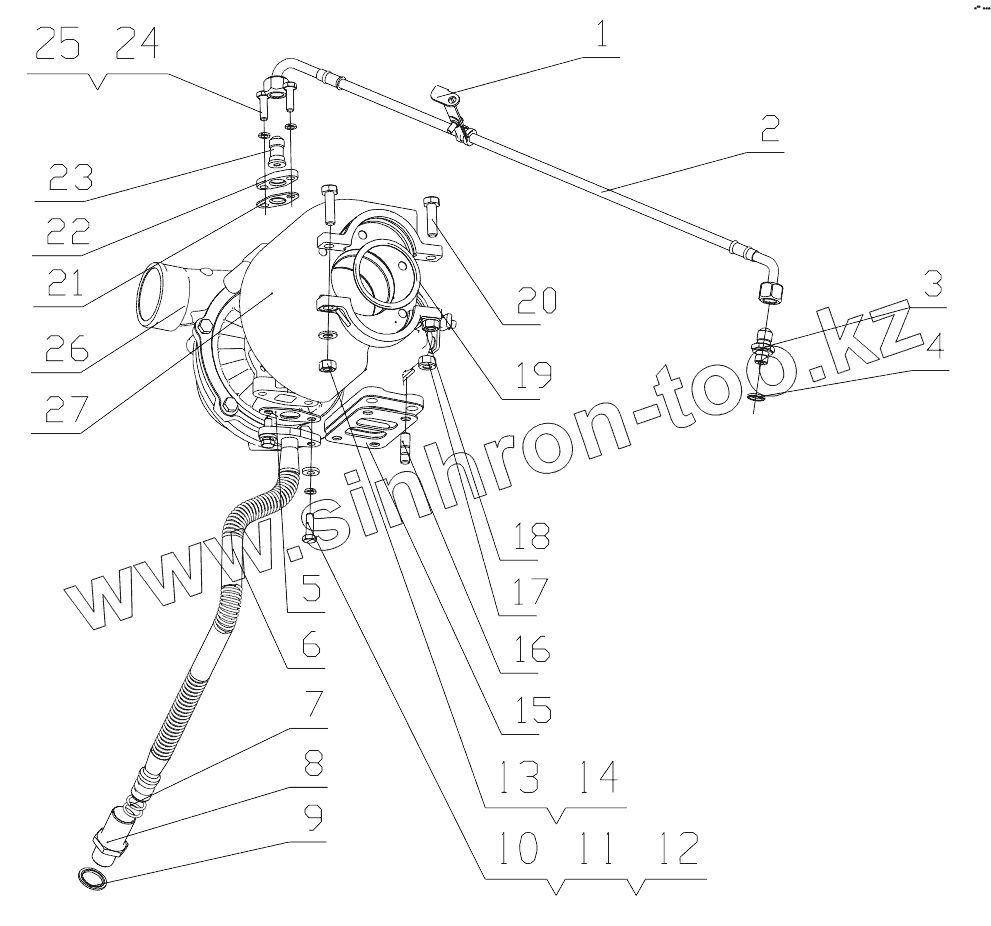

Каталог запасных частей к технике: Yuchai YC6J220-50. J5LSB-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L3000-1118060 | Части зажима кронштеина | |
| 2 | J01YA-1118240A | Turbocharger oil inlet soft pipe | |
| 3 | A30-1118021 | Штуцер подачи масла | |
| 4 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 5 | M3600-1118301A | Масляный шланг | |
| 6 | L3002-1118340C | Сборочный узел сварной трубки возврата масла | |
| 7 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 8 | 475D-1002071B | Соеденитель возврата масла | |
| 9 | Q/YC149-24 | Уплотнительная шайба 24 | |
| 10 | Q150B0828TF2 | Болт M8x28 | |
| 11 | Q40308 | Шайба 8 | |
| 12 | 6105Q-3509013 | Шайба | |
| 13 | Q340B10 | Гайка М10 | |
| 14 | Q40110 | Шайба 10 | |
| 15 | L3000-1118002 | Прокладка турбокомпрессора | |
| 16 | 150-1118001 | Шпилька | |
| 17 | M3000-1118206B | Гайка | |
| 18 | G0100-1118504 | Turbine rear snap ring | |
| 19 | G0100-1118073A | Прокладка | |
| 20 | Q1841045TF2 | Болт M10x45 | |
| 21 | G3D00-1118201 | Gasket | |
| 23 | 475D-1118211A | Turbocharger oil inlet connector | |
| 24 | Q1840820TF2 | Болт M8x20 | |
| 25 | Q40308 | Шайба 8 | |
| 26 | JB100-1118100-135 | Turbocharger | |
| 27 | J54YA-1118503 | Turbine cover heat shield |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
