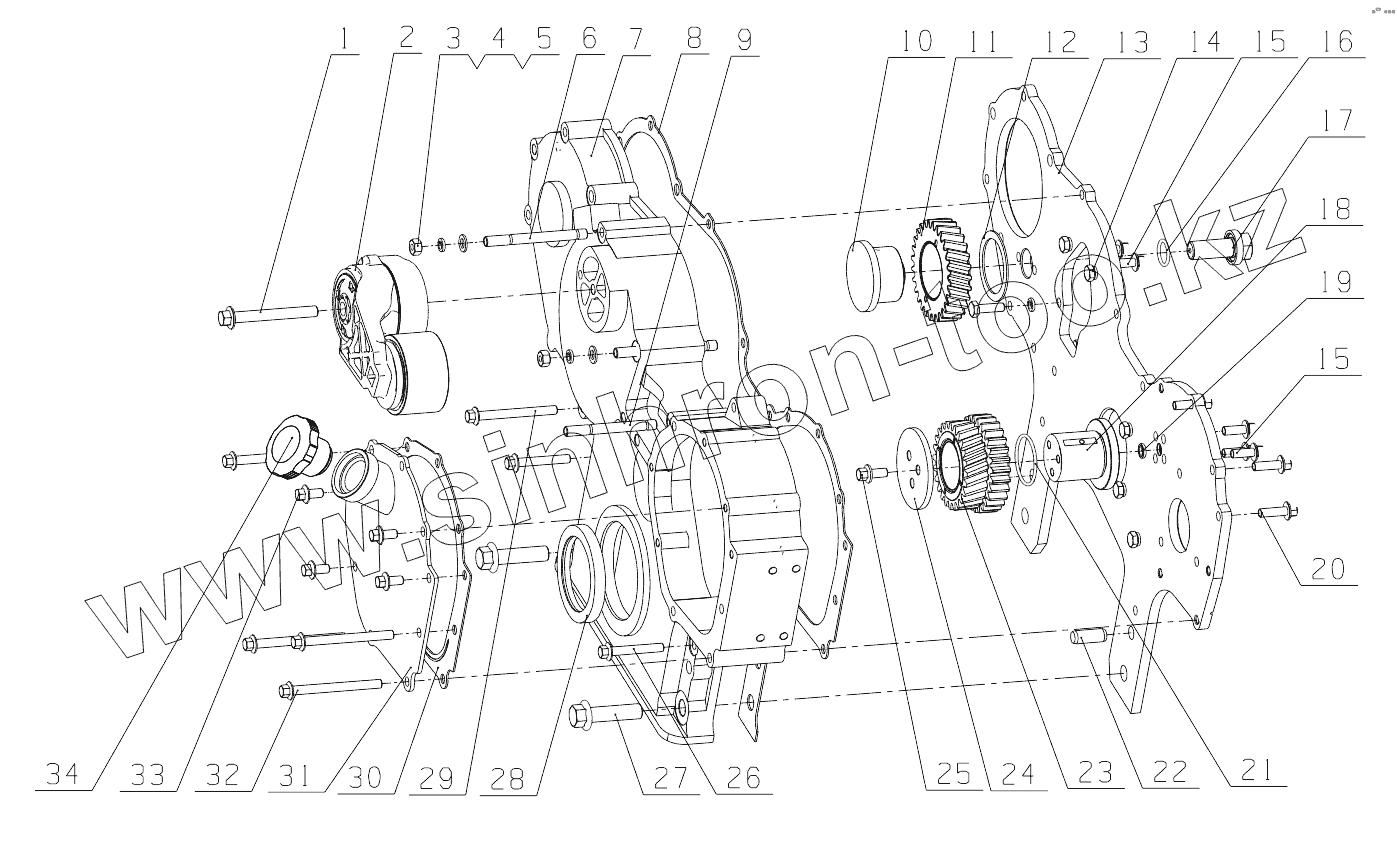

Каталог запасных частей к технике: Yuchai YC6J220-50. J01QA-1002200/05 Gear Housing Parts
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1841080TF2 | Болт M10x80 | |
| 2 | L6200-1002450 | Tension belt parts | |
| 3 | Q340B08 | Гайка М8 | |
| 4 | Q40308 | Шайба 8 | |
| 5 | Q40108 | Шайба 8 | |
| 6 | Q1200885 | Шпилька M8x85 | |
| 7 | A0J00-1002201 | Gear house | |
| 8 | A0100-1002202 | Gear housing gasket | |
| 9 | Q1200875 | Шпилька M8x75 | |
| 10 | L3000-1002084A | Сиденье промежуточной шестерни насоса компрессора | |
| 11 | A3000-1002041 | Части промежуточной шестерни насоса компрессора | |
| 12 | 231-1002087 | Пластина промежуточной шестерни | |
| 13 | J0100-1002203 | Gear chamber cover | |
| 14 | Q150B0825TF2 | Бoлт M8x25 | |
| 15 | Q1840820TF2 | Болт M8x20 | |
| 16 | YC208-B02000F | Уплотнительное кольцо 2,65x20 | |
| 17 | A3000-1002085B | Болт вала промежуточной шестерни | |
| 18 | J5600-1002306 | Вал промежуточной шестерни | |
| 19 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 20 | Q1840825TF2 | Болт M8x25 | |
| 21 | YC208-B04250F | Уплотнительное кольцо 2,65x42,5 | |
| 22 | YC24-1230 | Цилиндрический штырь 12x30 | |
| 23 | J5600-1002350 | Промежуточная шестерня | |
| 24 | J5600-1002311 | Пластина промежуточной шестерни | |
| 25 | Q/YC207-0816 | Болт | |
| 26 | Q1840850TF2 | Болт M8x50 | |
| 27 | Q1841450 | Болт M14x50 | |
| 28 | YC209-C070090PR | Сальник 70x90 | |
| 29 | Q1840875TF2 | Болт M8x75 | |
| 30 | J0100-1002206A | Injection pump gear cover plate gasket | |
| 31 | J62SB-1002250 | Сварная пластина крышки механизма иньекционного насоса | |
| 32 | Q1840885 | Болт M8x85 | |
| 33 | Q1840815 | Болт M8x15 | |
| 34 | 150-1003040F | Чашка маслофильтра в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
