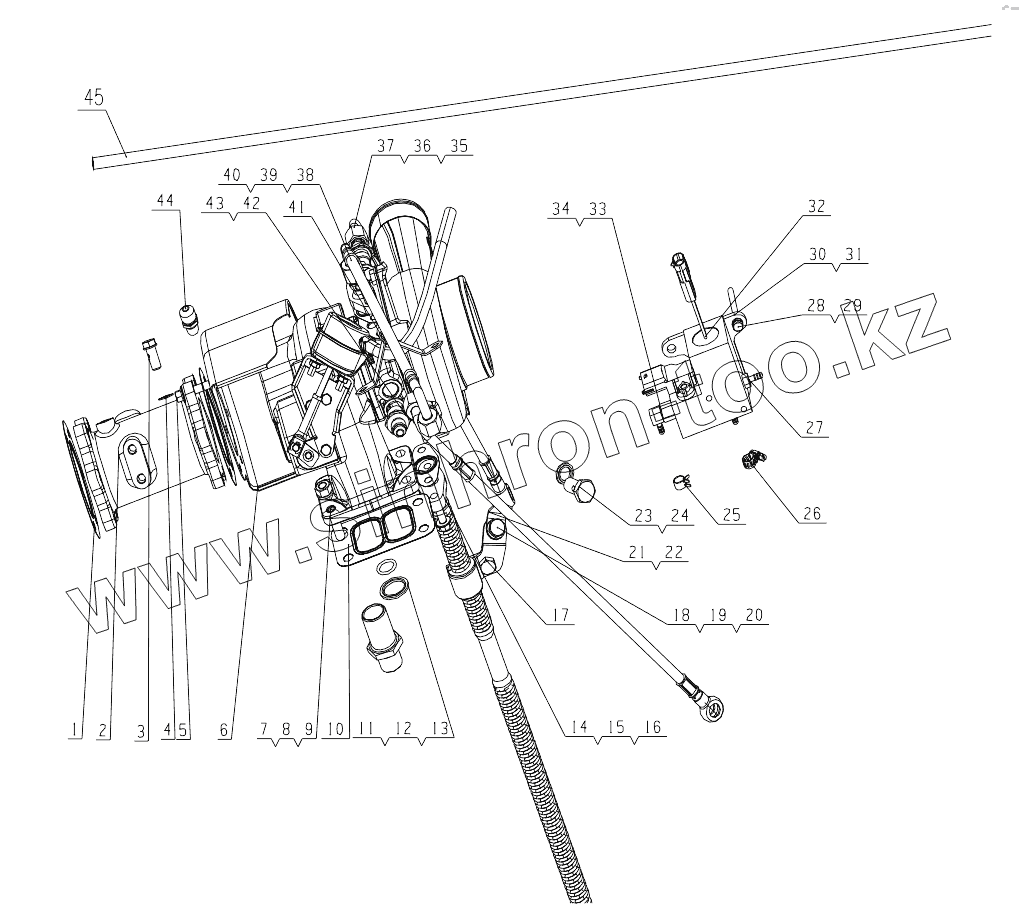

Каталог запасных частей к технике: Yuchai YC6J210N-52. J3CSA-1118000/01 Turbocharger Assembly
Q40106
Q350B06
YC208-A00900F
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40106 | Q40106 | Шайба 6 | |
| Q350B06 | Q350B06 | Гайка M6 | |
| YC208-A00900F | YC208-A00900F | Уплотнительное кольцо 1.8x9 | |
| 1 | 475D-1008026A | Прокладка | |
| 2 | J3FQA-1118502 | Turbine rear exhaust connecting pipe | |
| 3 | Q/YC901-1C1010 | Шарнирный болт M10x1 | |
| 4 | Q/YC901-3C10 | Шайба 10 | |
| 5 | Q1840830TF2 | Болт M8x30 | |
| 6 | J3C00-1118503 | Turbine thermal isolating sleeve | |
| 7 | K6000-1008206 | Гайка | |
| 8 | 150-1118001 | Шпилька | |
| 9 | J3C00-1118100-135-01 | Turbocharger | |
| 10 | A1A00-1118002 | Turbocharger gasket | |
| 11 | Q/YC149-24 | Уплотнительная шайба 24 | |
| 12 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 13 | 475D-1002071B | Соеденитель возврата масла | |
| 14 | M3600-1118301A | Масляный шланг | |
| 15 | J3200-1118340D | Turbocharger oil return | |
| 16 | Q1840825TF2 | Болт M8x25 | |
| 17 | J3200-1118360A | Сборочный узел зажима трубки | |
| 18 | Q150B1020 | Болт M10x20 | |
| 19 | Q40110 | Шайба 10 | |
| 20 | Q40310 | Шайба 10 | |
| 21 | J3611-1118304 | Опорная пластина | |
| 22 | Q340B10 | Гайка М10 | |
| 23 | 6QA6-1307017 | Болт с водяной канавкой | |
| 24 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 25 | Q673B11 | Петля обруча | |
| 26 | Q676B12 | Петля обруча 12 | |
| 27 | G4200-1008013 | Вентиляционный соеденитель | |
| 28 | Q150B0665 | Bolt | |
| 29 | Q40306 | Шайба 6 | |
| 30 | 4R00-1118901 | Exhaust gas bypass control valve bracket | |
| 31 | Q1840816 | Болт M8x16 | |
| 32 | J5700-1118080 | Клапан контроля прохода выхлопного газа | |
| 33 | J5700-1118082B | Соеденитель клапана контроля прохода выхлопного газа | |
| 34 | G3900-1113031 | Компенсационный сустав регулятора давления | |
| 35 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 36 | Q/YC901-3C18 | Шайба 18 | |
| 37 | J5400-1118007A | Turbocharger water outlet pipe | |
| 38 | G3D00-1118201 | Gasket | |
| 39 | 475D-1118211A | Turbocharger oil inlet connector | |
| 40 | B4000-1118250A | Oil inlet Hose | |
| 41 | B4000-1118023 | Зажим трубы | |
| 42 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 43 | J5400-1118006B | Turbocharger water inlet pipe | |
| 44 | L3000-1118031 | Соединитель впуска масла | |
| 45 | G5900-1008019A | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
