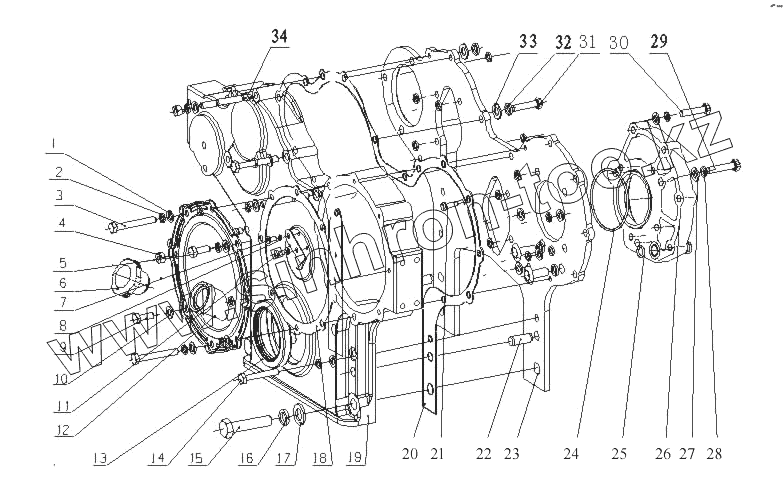

Каталог запасных частей к технике: Yuchai YC6J210N-20 (J530C). J42AA-1002200/21 Части корпуса шестерни
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q40108 | Шайба 8 | |
| 2 | Q40308 | Шайба 8 | |
| 3 | Q150B0860 | Бoлт M8x60 | |
| 4 | Q340B08 | Гайка М8 | |
| 5 | Q150B0822 | Болт M8x22 | |
| 6 | 150-1003040F | Чашка маслофильтра в сборе | |
| 7 | Q150B0510 | Бoлт M8x10 | |
| 8 | Q40305 | Шайба 5 | |
| 9 | Q1840816 | Болт M8x16 | |
| 10 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 11 | 6105Q-1002039 | Стрелка ВМТ | |
| 12 | 488B-1002040 | Сборочный узел масляного фильтра | |
| 13 | YC209-070090FR | Сальник 70x90 | |
| 14 | Q150B0855 | Болт M8x55 | |
| 15 | Q150B1460 | Болт M14X60 | |
| 16 | Q40314 | Шайба 14 | |
| 17 | Q40114 | Шайба 14 | |
| 18 | J3200-1002036 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 19 | 3430-1002031 | Отсек шестерни | |
| 20 | 330-1002034A | Прокладка кожуха распределительной шестерни | |
| 21 | Q150B0822TF2 | Болт M8x22 | |
| 22 | YC24-B1230 | Контакт 12x30 | |
| 23 | 330-1002033C | Передняя крышка частей распределительной шестерни | |
| 24 | YC208-B08000F | Кольцевая прокладка 2.65x80 | |
| 25 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 26 | 330-1002037C | Кронштейн воздушного компрессора | |
| 27 | Q40112 | Шайба 12 | |
| 28 | Q40312 | Шайба 12 | |
| 29 | Q150B1230 | Болт M12x40 | |
| 30 | Q150B0845 | Болт M8X45 | |
| 31 | Q150B1030 | Болт | |
| 32 | Q40310 | Шайба 10 | |
| 33 | Q40110 | Шайба 10 | |
| 34 | Q1200860 | Болт M8x60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
