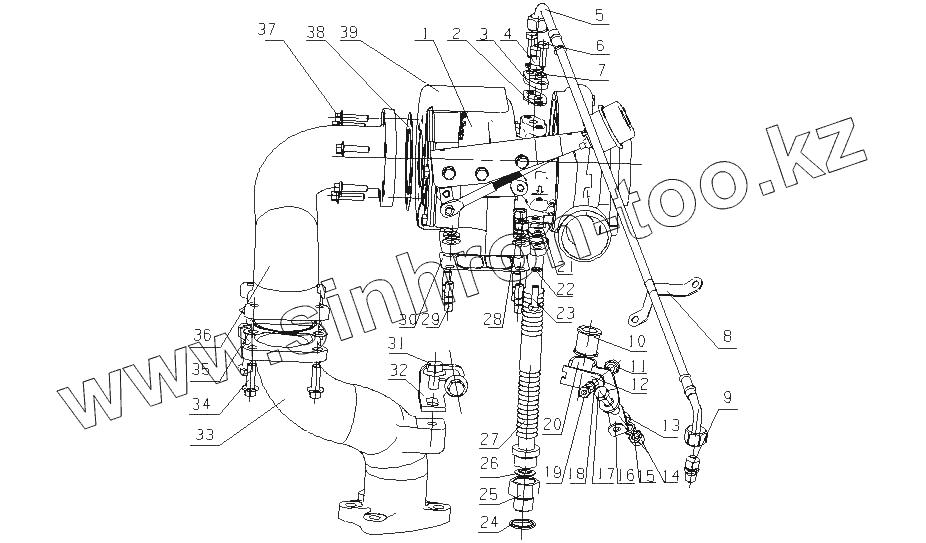

Каталог запасных частей к технике: Yuchai YC6J210-20 (J42SA). J4193-1118000 Турбонагнетатель в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 J410B-1118100-135 Турбонагнетатель
2 150-1118031B Шайба
3 475D-1118022 Фланец
4 475D-1118021 Штуцер подачи масла
5 B4000-1118030 Трубка подачи масла
6 Q150B0825TF2 Бoлт M8x25
7 Q40308 Шайба 8
8 B4000-1118023 Зажим трубы
9 L3000-1118031 Соединитель впуска масла
10 G0100-1118081 Кожух
11 Q150B0816 Болт M8x16
12 J3200-1118364 Пластина
13 Q40110 Шайба 10
14 Q340B10 Гайка М10
15 Q40310 Шайба 10
16 J3611-1118304 Опорная пластина
17 Q150B1020 Болт M10x20
18 Q40308 Шайба 8
19 Q340B08 Гайка М8
20 J3200-1118361A Сварной зажим трубки
21 B3000-1118041 Прокладка
22 Q40308 Шайба 8
23 Q150B0825TF2 Бoлт M8x25
24 Q/YC149-24 Уплотнительная шайба 24
25 430D-1118343A Болт соединения возврата масла
26 430D-1118301B Шайба
27 J3200-1118340B Возвратная трубка маслопровода турбонагнетателя
28 M3000-1008206B Гайка
29 150-1118001 Шпилька
30 475D-1118001A Прокладка турбонагнетателя
31 Q1841220 Гайка M12x20
32 B4000-1008026A Кронштейн
33 462-1008021D Задняя турбина выпускного колектора
34 Q1841030 Болт M10x30
35 430-1008028 Прокладка задней турбины выпускного колектора
36 430D-1008023 Загиб задней турбины выпускного колектора
37 630-1008022A Болт выпускного коллектора
38 475D-1008026A Прокладка
39 J4218-1118503A Теплоизоляционый обруч корпуса турбины
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
