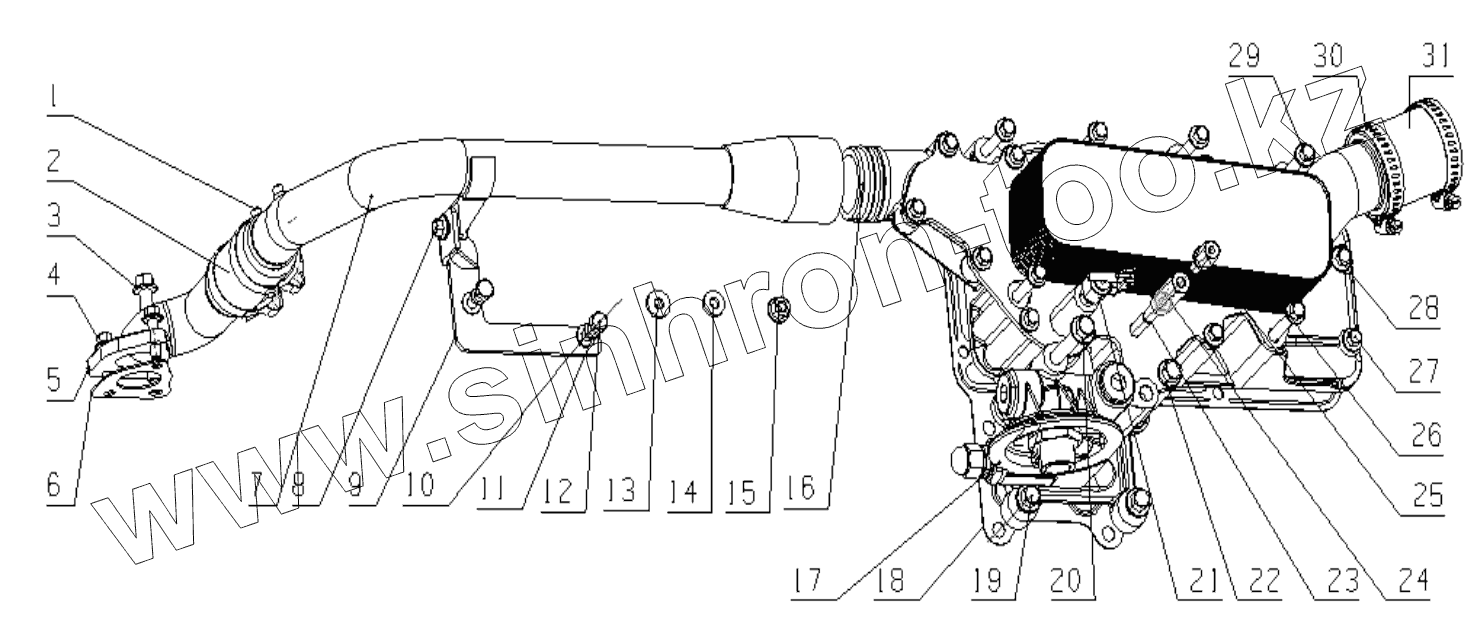

Каталог запасных частей к технике: Yuchai YC6J190-T301. Масляный охладитель в сборе JY40T6-1013000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q/YC147.1-49 | Обруч 49 | |
| 2 | 373-1013016B | Straight hose | |
| 3 | Q1841065TF2 | Болт M10x65 | |
| 4 | Q1840828TF2 | Болт M8x28 | |
| 5 | BB1T1-1013044A | Выпускной патрубок | |
| 6 | BB1T1-1013107 | Прокладка фланца | |
| 7 | BB1T1-1013040A | Узел выпускной трубы | |
| 8 | Q1840815 | Болт M8x15 | |
| 9 | B3100-1013045 | Supporting plate | |
| 10 | Q40108 | Шайба 8 | |
| 11 | Q40308 | Шайба 8 | |
| 12 | Q150B0825 | Болт M8x25 | |
| 13 | JYAQ00-1013005 | Шайба | |
| 14 | 6105Q-3509013 | Шайба | |
| 15 | Q32008 | Гайка M8 | |
| 16 | YC208-C04500S | O-образное кольцо3.55x45 | |
| 17 | JY1000-1013100 | Масляный охладитель | |
| 18 | JY1000-1013106 | Прокладка крышки охладителя | |
| 19 | Q1841030 | Болт M10x30 | |
| 20 | Q18410120TF2 | Болт | |
| 21 | F3000-1305040 | Узел спускного клапана | |
| 22 | Q1841095TF2 | Болт M10x95 | |
| 23 | Q12008100TF2 | Шпилька M8X100 | |
| 24 | D9b00-10032B2A | Подставка | |
| 25 | JX400-3823213 | Болт жгута проводов | |
| 26 | Q1840895 | Болт M8x95 | |
| 27 | Q1840820TF2 | Болт M8x20 | |
| 28 | Q1840820 | Болт M8x20 | |
| 29 | Q1840890 | Болт M8x90 | |
| 30 | Q67664 | Петля обруча | |
| 31 | JX5T00-1013002A | Резиновый шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
