Каталог запасных частей к технике: Yuchai YC6J180-21 (J49D1). J47D3-1008100 Детали впускного коллектора

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

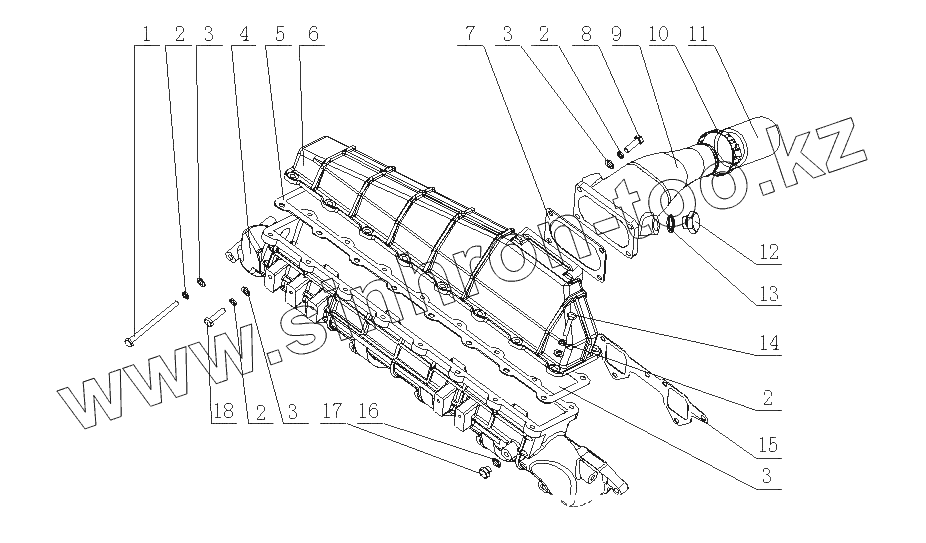

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q150B08110		Болт M8X110
2	Q40308		Шайба 8
3	Q40108		Шайба 8
4	J4700-1008101A		Впускная воздушная трубка
5	2430-1008018		Прокладка I
6	2430-1008016A		Впускной трубопровод I
7	160-1008018		Прокладка II
8	Q150B0828		Болт М8х28
9	2430-1008021A		Соеденительная трубка выпуска воздуха компрессора
10	Q67670		Кольцевой обруч 70
11	475D-1008011A		Мягкий трубопровод
12	Q/YC198-20		Пробка М20х1,5
13	Q/YC149-20		Уплотнительная шайба d20
14	Q150B0835		Болт M8x35
15	475D-1008016A		Прокладка
16	Q/YC149-10		Уплотнительная шайба d10
17	Q/YC198-10		Винтовая пробка M10x1
18	Q150B0832		Болт
