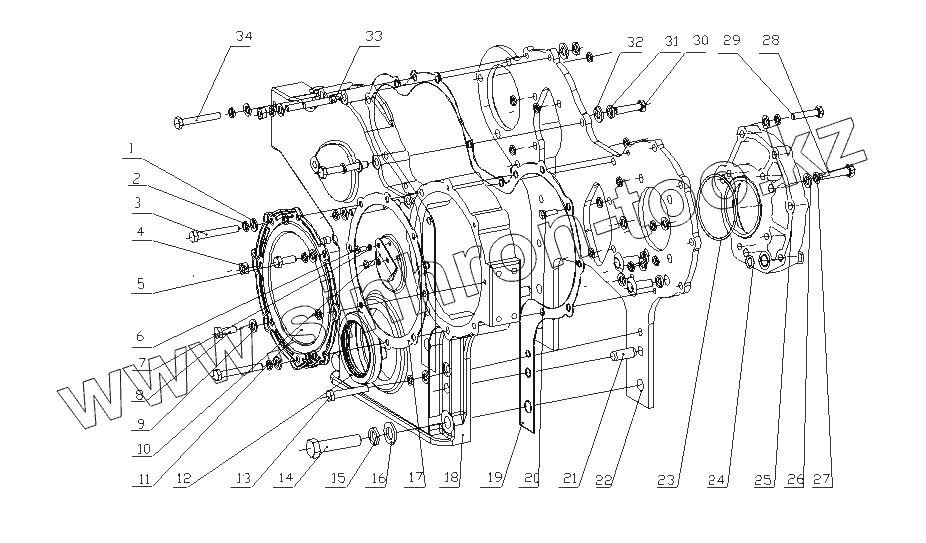

Каталог запасных частей к технике: Yuchai YC6J180-21 (J49D1). J3300-1002200 Части корпуса шестерни
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q40108 | Шайба 8 | |
| 2 | Q40308 | Шайба 8 | |
| 3 | Q150B0860 | Бoлт M8x60 | |
| 4 | Q340B08 | Гайка М8 | |
| 5 | Q150B0822 | Болт M8x22 | |
| 6 | Q2140510 | Винт M5x10 | |
| 7 | Q40305 | Шайба 5 | |
| 8 | Q1840816 | Болт M8x16 | |
| 9 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 10 | 6105Q-1002039 | Стрелка ВМТ | |
| 11 | 630-1002035A | Крышка шестерни топливовпрыскивающего насоса | |
| 12 | YC209-065090FR | Сальник 65x90 | |
| 12 | YC209-C065090PR | Сальник 65x90 | |
| 13 | Q150B0850 | Бoлт M8x50 | |
| 14 | Q150B1455 | Болт M14X55 | |
| 15 | Q40314 | Шайба 14 | |
| 16 | Q40114 | Шайба 14 | |
| 17 | J3200-1002036 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 18 | 330-1002031A | Части распределительной шестерни | |
| 19 | J3200-1002034 | Прокладка частей распределительной шестерни | |
| 20 | Q150B0822TF2 | Болт M8x22 | |
| 21 | YC24-B1230 | Контакт 12x30 | |
| 22 | 330-1002033C | Передняя крышка частей распределительной шестерни | |
| 23 | YC208-B08000F | Кольцевая прокладка 2.65x80 | |
| 24 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 25 | 330-1002037C | Кронштейн воздушного компрессора | |
| 26 | Q40112 | Шайба 12 | |
| 27 | Q40312 | Шайба 12 | |
| 28 | Q/YC1821230 | Бoлт M12x30 | |
| 29 | Q150B0845 | Болт M8X45 | |
| 30 | Q/YC1821030 | Болт M10x30 | |
| 31 | Q40310 | Шайба 10 | |
| 32 | Q40110 | Шайба 10 | |
| 33 | Q1200860 | Болт M8x60 | |
| 34 | Q150B0855 | Болт M8x55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
