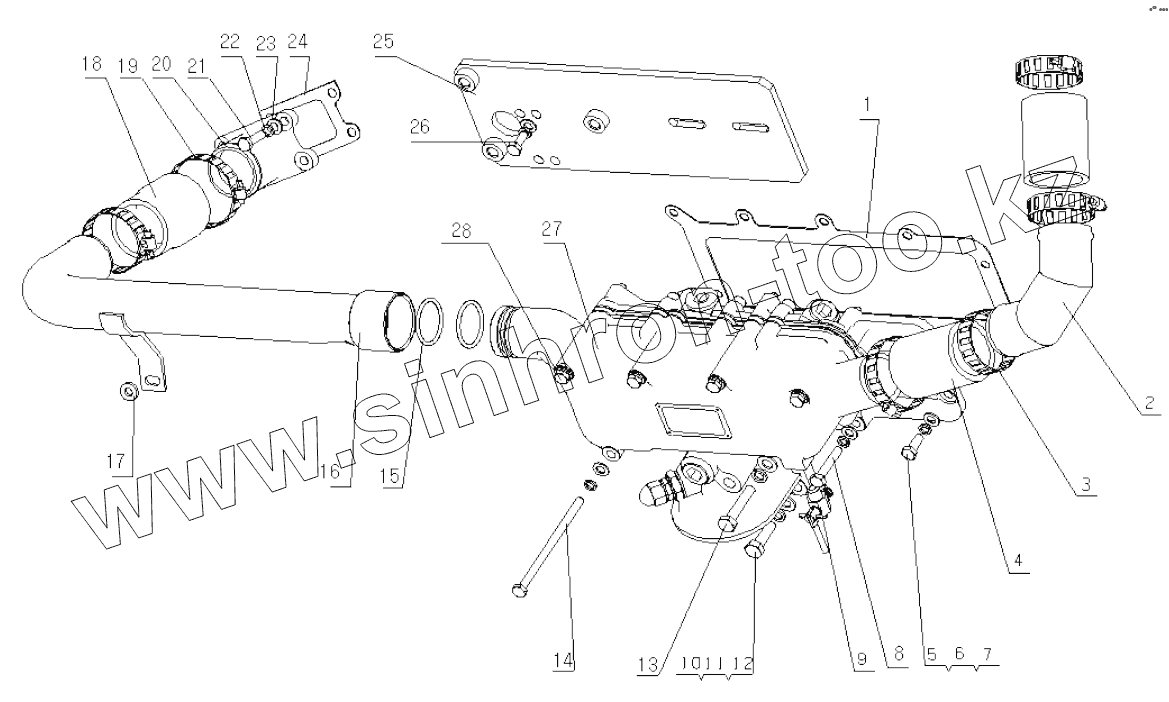

Каталог запасных частей к технике: Yuchai YC6J125Z-T22. J8201-1013000/15 Oil Cooler Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B3100-1013106B | Oil cooler cover gasket | |
| 2 | B8700-1013060 | Oil cooler water inlet pipe welded part | |
| 3 | Q/YC147.1-61 | Петля обруча 61 | |
| 4 | 3430-1013017C | Hose | |
| 5 | Q150B0822 | Болт M8x22 | |
| 6 | Q40308 | Шайба 8 | |
| 7 | Q40108 | Шайба 8 | |
| 8 | Q150B0845 | Болт M8X45 | |
| 9 | 231-1305000 | Кран водоспуска | |
| 10 | Q150B1035 | Болт M10x35 | |
| 11 | Q40310 | Шайба 10 | |
| 12 | Q40110 | Шайба 10 | |
| 13 | Q150B1050 | Болт M10x50 | |
| 14 | Q150B08135 | Болт M8X135 | |
| 15 | YC208-C04000S | Кольцевая прокладка 3.55X40 | |
| 16 | J8000-1013040 | Water outlet pipe welded part | |
| 17 | 6105Q-3509013 | Шайба | |
| 18 | J4000-1013002B | Rubber pipe | |
| 19 | Q/YC147.1-66 | Loop hoop | |
| 20 | J4000-1013007 | Соеденитель впуска воды корпуса сцепления | |
| 21 | Q150B0830 | Бoлт M8x30 | |
| 22 | Q40308 | Шайба 8 | |
| 23 | Q40108 | Шайба 8 | |
| 24 | J4000-1013008 | Прокладка соеденителя впуска воды | |
| 25 | 340-1013030 | Сварная планка соединения охладителя | |
| 26 | Q150B0820 | Болт М8х20 | |
| 27 | J3A0A-1013100 | Oil cooler | |
| 28 | Q150B08140 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
