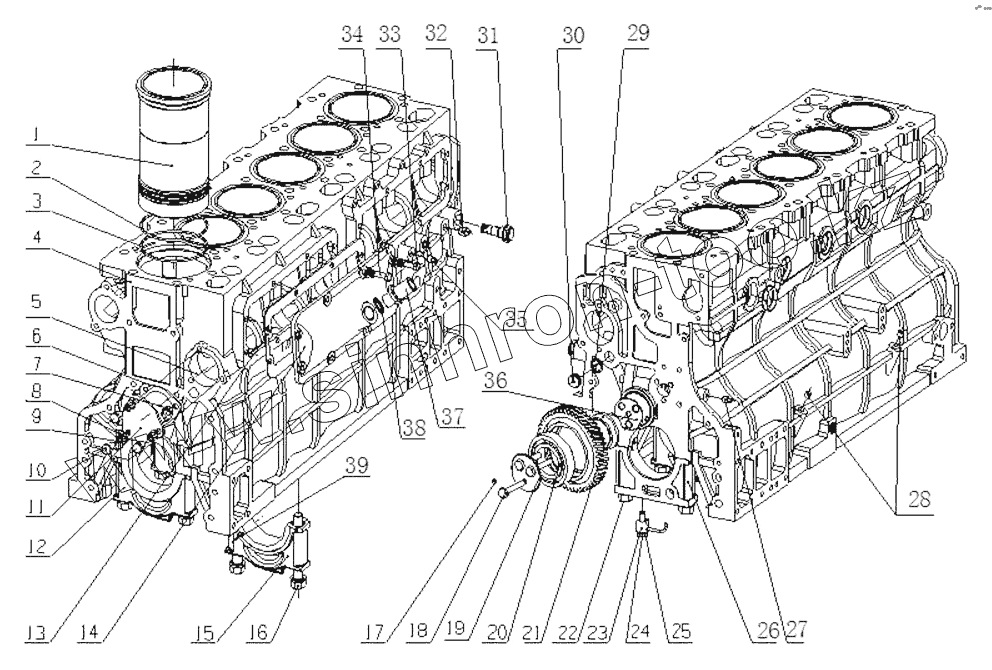

Каталог запасных частей к технике: Yuchai YC6J125Z-T21. J8AG1-1002000/01 Cylinder Block Assembly
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J3300-1002064A | Крышка цилиндров | |
| 2 | A3000-1002063 | Уплотнительное кольцо гильзы цилиндра | |
| 3 | A3000-1002063B | Водоуплотнительное кольцо гильзы | |
| 4 | 430-1002114 | Cylinder block | |
| 4 | 430-1002114 | Cylinder block subassembly | |
| 5 | 6105QA-1002011 | Втулка распредвала | |
| 6 | J3200-1002062 | Прокладка торцевой крышки распределительного вала | |
| 7 | 6105Q-1002069 | Задняя заглушка главного маслоканала | |
| 8 | Q40108 | Шайба 8 | |
| 9 | Q40308 | Шайба 8 | |
| 10 | Q150B0816 | Болт M8x16 | |
| 11 | 630-1002061 | Торцевая крышка распределительного вала | |
| 12 | 330-1002014 | Крышка подшипника коленчатого вала | |
| 13 | 330-1002066C | Tappet housing cover washer | |
| 14 | 475D-1002065 | Крышка корпуса толкателя | |
| 15 | 330-1002013 | Крышка среднего подшипника коленчатого вала | |
| 16 | 330-1002021B | Болт крышки главного подшипника | |
| 17 | Q61508 | Резьбовая заглушка M8x1 | |
| 18 | Q150B1055TF2 | Болт M10x55 | |
| 19 | A3100-1002054A | Пластина промежуточной шестерни | |
| 20 | 6105QA-1002011 | Втулка распредвала | |
| 21 | A3000-1002051 | Промежуточная шестерня | |
| 22 | 330-1002018B | Main bearing cover bolt | |
| 23 | 430-1002170F | Сварной наконечник впрыска | |
| 24 | G0100-1002162A | Полый болт для масла | |
| 25 | 430-1002163 | Шайба | |
| 26 | 3430-1002012 | Передняя крышка оновного подшипника | |
| 27 | Q618B01 | Пробка NPT1/8 | |
| 28 | 6105Q-1002022 | Алюминиевая зашлушка Ф10х10 | |
| 29 | YC208-B01600F | О-образное кольцо 2,65х16 | |
| 30 | 6105Q-1002067 | Уплотнительная пробка главного маслоканала | |
| 31 | 430-1002150 | Ренгулятор давления в сборе | |
| 32 | Q618B02 | Пробка NPT1/4 | |
| 33 | Q150B0822 | Болт M8x22 | |
| 34 | Q150B0825 | Болт M8x25 | |
| 35 | Q618B03 | Пробка NPT3/8 | |
| 36 | A3100-1002052 | Промежуточная шестерня | |
| 37 | 475D-1002071B | Соеденитель возврата масла | |
| 38 | Q/YC149-24 | Уплотнительная шайба 24 | |
| 39 | YC24-B0408 | Шпилька B4x8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
