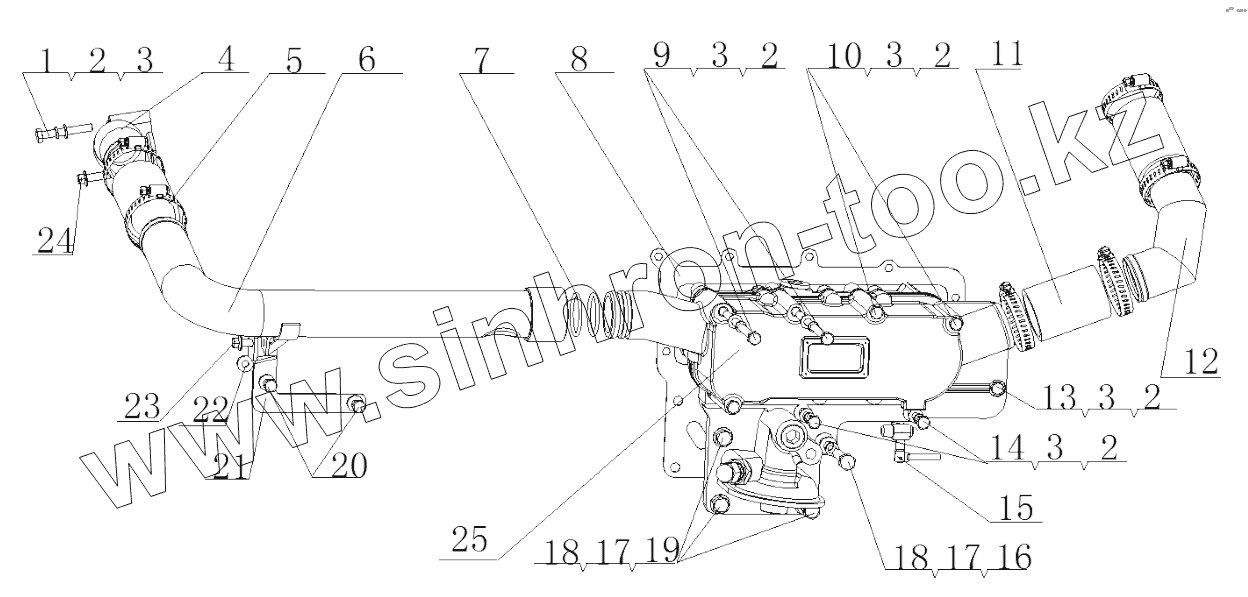

Каталог запасных частей к технике: Yuchai YC6J125Z-T21. J8004-1013000/08 Oil Cooler Assembly
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B0855 | Болт M8x55 | |
| 2 | Q40108 | Шайба 8 | |
| 3 | Q40308 | Шайба 8 | |
| 4 | J8004-1013006 | Water pipe joint | |
| 5 | Q67664 | Петля обруча | |
| 6 | B3100-1013040B | Water outlet pipe weldment | |
| 7 | YC208-C04000S | Кольцевая прокладка 3.55X40 | |
| 8 | B3100-1013106A | Прокладка | |
| 9 | Q150B08140 | Bolt | |
| 10 | Q150B08135 | Болт M8X135 | |
| 11 | 3430-1013017C | Hose | |
| 12 | B8700-1013060 | Oil cooler water inlet pipe welded part | |
| 13 | Q150B0822 | Болт M8x22 | |
| 14 | Q150B0845 | Болт M8X45 | |
| 15 | 231-1305000 | Кран водоспуска | |
| 16 | Q150B1050 | Болт M10x50 | |
| 17 | Q40310 | Шайба 10 | |
| 18 | Q40110 | Шайба 10 | |
| 19 | Q150B1035 | Болт M10x35 | |
| 20 | Q150B0830 | Бoлт M8x30 | |
| 21 | B3100-1013045 | Supporting plate | |
| 22 | 6105Q-3509013 | Шайба | |
| 23 | Q1840815 | Болт M8x15 | |
| 24 | Q1840830 | Болт M8x30 | |
| 25 | 3430-1013030C | Oil cooler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
