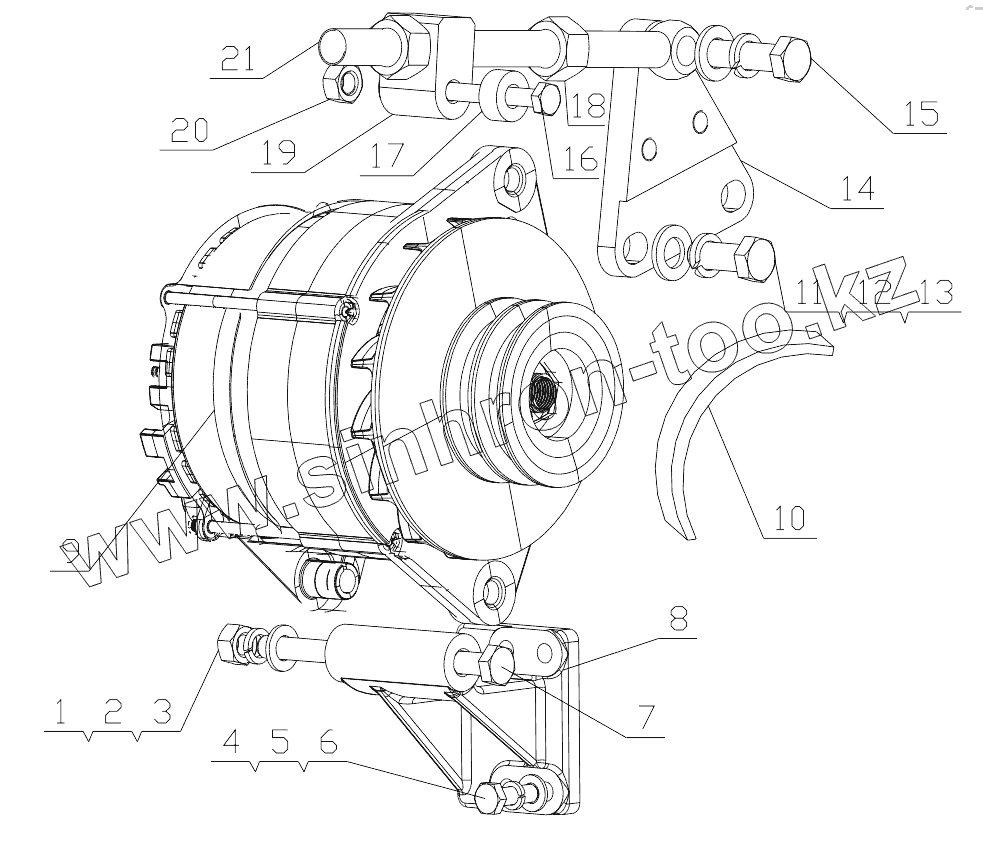

Каталог запасных частей к технике: Yuchai YC6J125Z-T20. J8004-3701000/02 Alternator Assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q340B10		Гайка М10
2	Q40310		Шайба 10
3	Q40110		Шайба 10
4	Q150B0825TF2		Бoлт M8x25
5	Q40308		Шайба 8
6	Q40108		Шайба 8
7	Q150B10130		Болт М10х130
8	B3000-3701020C		Alternator bracket
9	J3601-3701100A		Alternator
10	B4400-1307042		Belt
11	Q150B1230TF2		Болт M12x30
12	Q40312		Шайба 12
13	Q40112		Шайба 12
14	D0110-3701033A		Стопорная пластина
15	Q150B1240TF2		Болт M12x40
16	Q150B0875TF2		Винт M8x75
17	340-1013006		Зажимная шайба
18	Q340B16		Гайка 16
19	1531B-3701032		Sliding block
20	Q340B08		Гайка М8
21	B3010-3701031		Регулировочный болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
