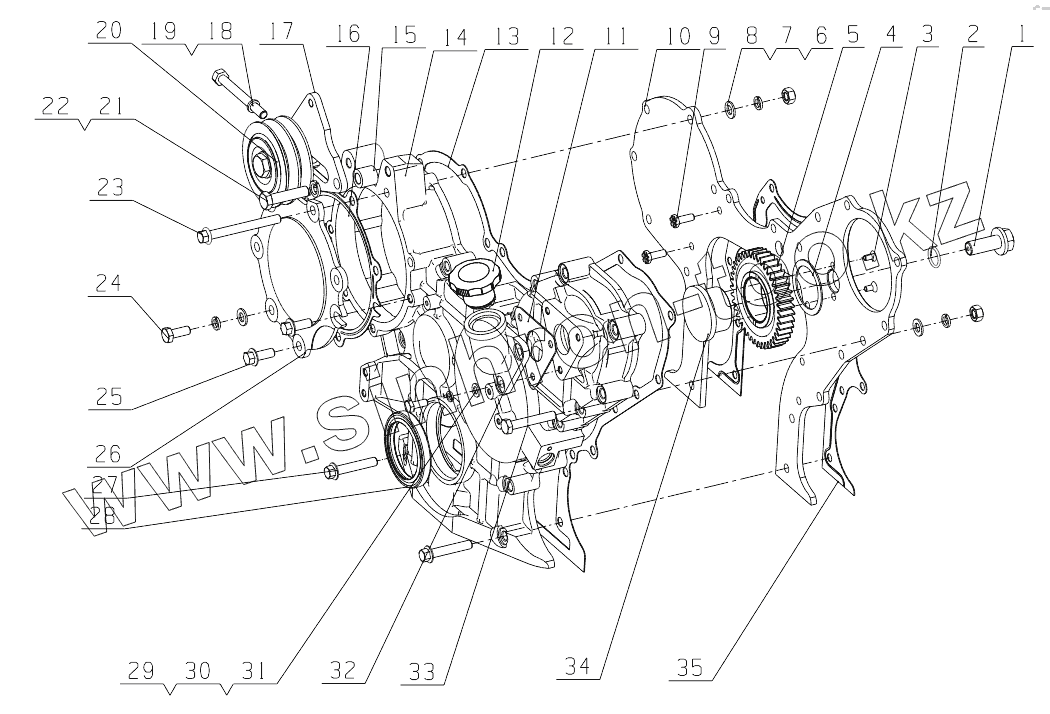

Каталог запасных частей к технике: Yuchai YC6G260N-50. G3E00-1002200/04 Timing Gear Chamber Subassembly
231-1002035A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 231-1002035A | 231-1002035A | Крышка механизма насоса | |
| 1 | A3000-1002085B | Болт вала промежуточной шестерни | |
| 2 | YC208-B02000F | Уплотнительное кольцо 2,65x20 | |
| 3 | Q1840820TF2 | Болт M8x20 | |
| 4 | 231-1002087 | Пластина промежуточной шестерни | |
| 5 | GA300-1002940 | Air compression pump idler gear assembly | |
| 6 | Q340B10 | Гайка М10 | |
| 7 | Q40310 | Шайба 10 | |
| 8 | Q40110 | Шайба 10 | |
| 9 | 45965-S36 | Болт | |
| 10 | G3K00-1002212 | Крышка отсека передач | |
| 11 | 232C-1014031 | Прокладка сапуна | |
| 12 | 150-1003040F | Чашка маслофильтра в сборе | |
| 13 | G5A00-1002213 | Прокладка | |
| 14 | G3K00-1002201A | Gear chamber | |
| 15 | 294-1002053 | Шайба натяжителя | |
| 16 | E3600-1002206 | Fuel injection pump gear cover gasket | |
| 17 | 233-1002051A | Сварной кронштеин | |
| 18 | 186-1002056A | Установочный болт | |
| 19 | Q40110 | Шайба 10 | |
| 20 | 186-1002120 | Шкив растяжения в сборе | |
| 21 | Q150B1250TF2 | Болт M12x50 | |
| 22 | Q40312 | Шайба 12 | |
| 23 | Q1841095TF2 | Болт M10x95 | |
| 24 | Q150B1025 | Болт M10x25 | |
| 25 | Q1841025 | Болт M10x25 | |
| 26 | 150-1002222 | Болт | |
| 27 | YC209-066089FR | Oil seal | |
| 28 | YC209-B066089PR | Oil seal | |
| 29 | Q150B0820 | Болт М8х20 | |
| 30 | Q40308 | Шайба 8 | |
| 31 | Q40108 | Шайба 8 | |
| 32 | 237E-1002130A | Трубка масляного фильтра | |
| 33 | Q150B1060 | Болт M10x60 | |
| 34 | L3000-1002084A | Сиденье промежуточной шестерни насоса компрессора | |
| 35 | G3D00-1002204 | Gear housing cover plate washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
