Каталог запасных частей к технике: Yuchai YC6G240-30. 187-1013030A Radiator assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

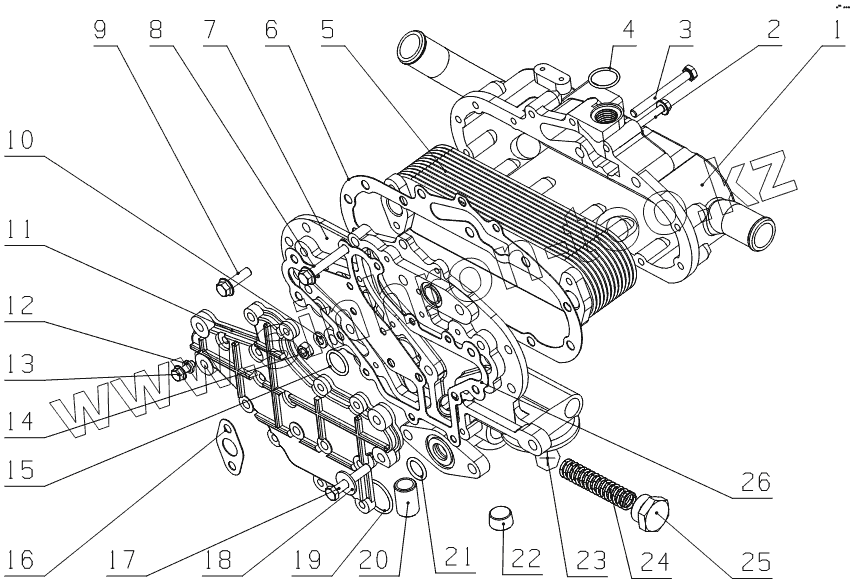

Позиция на иллюстрации	Заводской номер детали		Название детали
1	187-1013039B		Radiator cover
2	Q1860870		Bolt M8x70
3	Q150B1090		Bolt M10x90
4	150-1013042		O-ring seal ring IV
5	187-1013034		Core board
6	187-1013038		Washer I
7	187-1013032A		Bracket
8	Q1861065		Bolt M10x65
9	Q1861035		Bolt M10x35
10	Q40110		Шайба 10
11	187-1013046		Radiator rear cover
12	Q40310		Шайба 10
13	Q1860820		Bolt M8x20
14	Q340B10		Гайка М10
15	150-1013031		O-ring seal ring I
16	187-1013033		Washer II
17	Q151B1055		Bolt M10x1x55
18	Q40210		Шайба 10
19	150-1013037		O-ring seal ring III
20	150-1013035		Bushing
21	150-1013036B		O-ring seal ring II
22	Q61906		Пробка NPT3/4
23	150-1013044		Valve ball
24	150-1013043		Spring
25	150-1013041		Screw plug
26	187-1013047		Washer III
