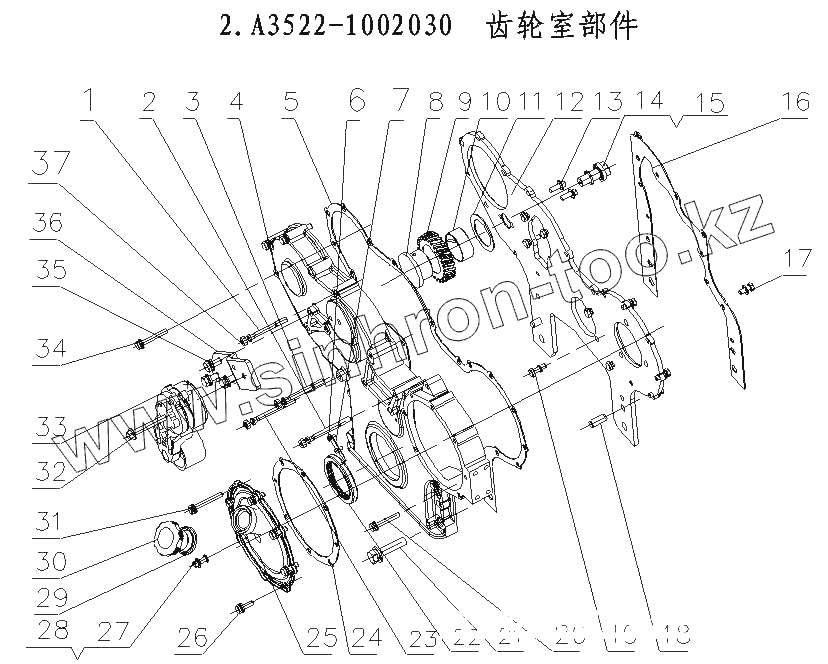

Каталог запасных частей к технике: Yuchai YC6A240-20 (A3515). A3522-1002030 Части корпуса шестерни
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G0100-1002401 | G0100-1002401 | Ролик натяжителя | |
| 1 | Q1200865 | Шпилька M8x65 | |
| 2 | Q1200875 | Шпилька M8x75 | |
| 3 | Q1200870 | Шпилька M8x70 | |
| 4 | A3000-1002031A | Корпус распределительных шестерен | |
| 5 | A3000-1002034 | Крышка корпуса распределительных шестерен | |
| 6 | Q150B0510 | Бoлт M8x10 | |
| 7 | A3200-1002039 | Датчик верхней мертвой точки | |
| 8 | L3000-1002084 | Вал промежуточной шестерни возд. компрессора | |
| 9 | A3000-1002042 | Промежуточная шестерня воздушного компрессора | |
| 10 | 231-1002083 | Втулка промежуточной шестерни | |
| 11 | 231-1002087 | Пластина промежуточной шестерни | |
| 12 | L3000-1002033 | Крышка распределительных шестерен | |
| 13 | Q1840820TF2 | Болт M8x20 | |
| 14 | A3000-1002085B | Болт вала промежуточной шестерни | |
| 15 | YC208-B02000F | Уплотнительное кольцо 2,65x20 | |
| 16 | L3001-1002032 | Прокладка кожуха распределительной шестерни | |
| 17 | Q150B0820 | Болт М8х20 | |
| 18 | YC24-1230 | Цилиндрический штырь 12x30 | |
| 19 | Q150B0825TF2 | Бoлт M8x25 | |
| 20 | Q150B0850 | Бoлт M8x50 | |
| 21 | Q150B1460 | Болт M14X60 | |
| 22 | YC209-070090FR | Сальник 70x90 | |
| 23 | Q1200875 | Шпилька M8x75 | |
| 24 | J3200-1002036 | Прокладка крышки шестерни топливовпрыскивающего насоса | |
| 25 | 488B-1002040A | Сборочный узел масляного фильтра | |
| 26 | Q150B0825 | Болт M8x25 | |
| 27 | Q1840816 | Болт M8x16 | |
| 28 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 29 | 150-1003043C | Уплотнительное кольцо | |
| 30 | 150-1003041F | Крышка маслозаливной горловины | |
| 31 | Q150B0860 | Бoлт M8x60 | |
| 32 | Q1841070TF2 | Болт M10x70 | |
| 33 | A3200-1002045A | Натяжитель в сборе | |
| 34 | Q150B0855 | Болт M8x55 | |
| 35 | Q150B1022TF2 | Болт M10x22 | |
| 36 | A3200-1002046C | Кронштеин шкива растяжения | |
| 37 | Q340B08 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
