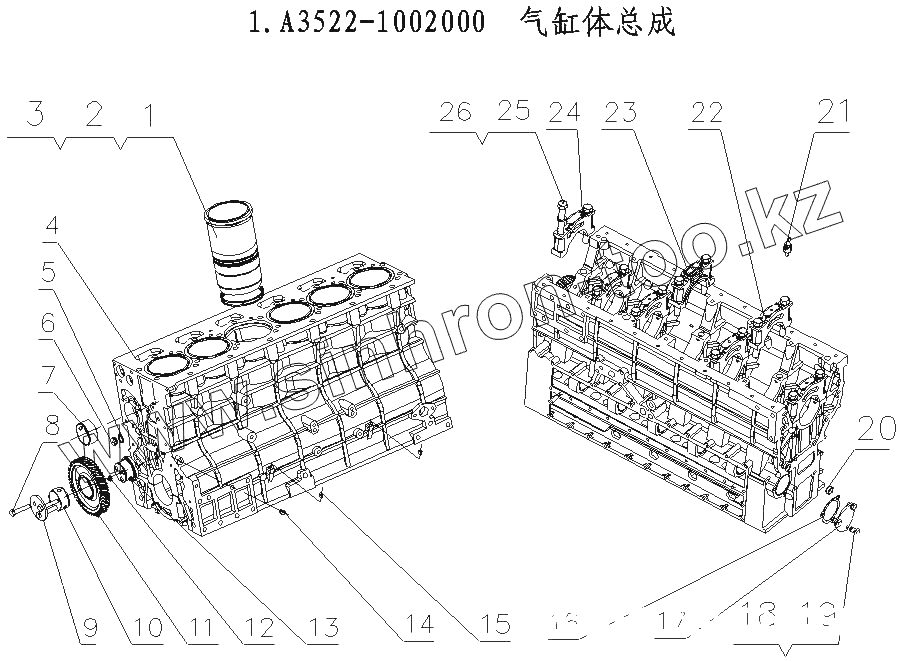

Каталог запасных частей к технике: Yuchai YC6A240-20 (A3515). A3522-1002000 Блок цилиндров в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A3100-1002064 | Гильза цилиндра | |
| 2 | A3000-1002063 | Уплотнительное кольцо гильзы цилиндра | |
| 3 | A3000-1002063B | Водоуплотнительное кольцо гильзы | |
| 4 | A3100-1002015 | Блок цилиндров | |
| 5 | YC208-B01800F | Уплотнительное кольцо 2,65x18 | |
| 6 | 6105Q-1002067 | Уплотнительная пробка главного маслоканала | |
| 7 | A3100-1002011 | Втулка распределительного вала | |
| 8 | Q150B1055TF2 | Болт M10x55 | |
| 9 | A3100-1002054A | Пластина промежуточной шестерни | |
| 10 | 6105QA-1002011 | Втулка распредвала | |
| 11 | A3000-1002051 | Промежуточная шестерня | |
| 12 | Q61508 | Резьбовая заглушка M8x1 | |
| 13 | A3100-1002052 | Промежуточная шестерня | |
| 14 | Q61801 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 15 | 6105QA-1002022 | Алюминевая пробка | |
| 16 | A3100-1002103 | Прокладка крышки распредвала | |
| 17 | A3100-1002102 | Крышка распредвала | |
| 18 | Q150B0816 | Болт M8x16 | |
| 19 | Q40308 | Шайба 8 | |
| 20 | 6105Q-1002069 | Задняя заглушка главного маслоканала | |
| 21 | 430-1002160E A30-1002014 | Масляная насадка в сборе | |
| 22 | A30-1002013 | Средняя крышка коренного вкладыша | |
| 23 | A30-1002012 | Передняя крышка коренного вкладыша | |
| 24 | A30-1002021 | Болт крышки коренного вкладыша | |
| 25 | A30-1002019 | Шайба болта крышки коренного вкладыша | |
| 26 | A3522-1003030 | Шайба болта главного подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
