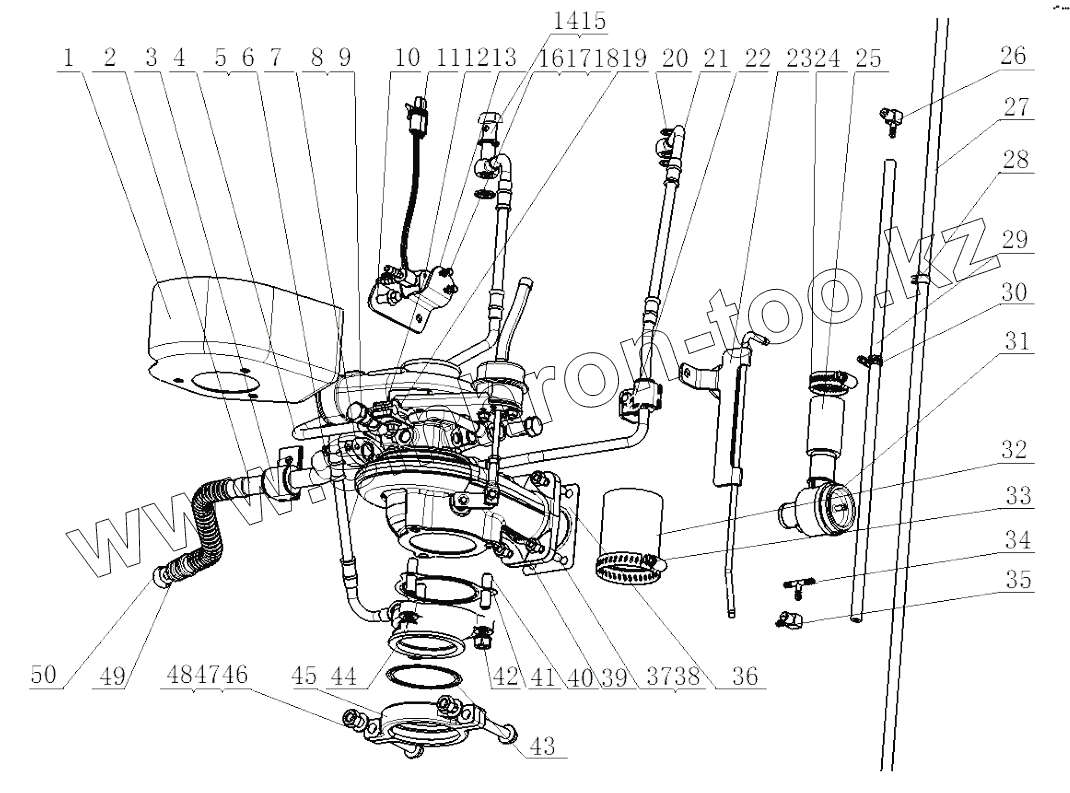

Каталог запасных частей к технике: Yuchai YC4G190N-50. G2S0B-1118000/03 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G2S0B-1118403 | Volute insulating sleeve | |
| 2 | G2S0B-1118340 | Oil return pipe of turbocharger | |
| 3 | E0800-1118350 | Зажим трубы в сборе | |
| 4 | G2S0B-1118A40A | Water inlet pipe weldment | |
| 5 | Q150B0625TF2 | Болт M6x25 | |
| 6 | Q40306 | Шайба 6 | |
| 7 | G3E00-1118301 | Прокладка | |
| 8 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 9 | Q/YC901-3C14 | Шайба 14 | |
| 10 | Q1840816TF2 | Болт M8x16 | |
| 11 | LN100-1118940 | Waste gas bypass control valve | |
| 12 | G2S0B-1118240A | Oil inlet pipe weldment | |
| 13 | G2K00-1118901A | Gas bypass control valve braket | |
| 14 | L4400-3509007 | Полый болт для воды | |
| 15 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 16 | Q150B0410 | Болт | |
| 17 | Q40104 | Шайба 4 | |
| 18 | Q40304 | Шайба 4 | |
| 19 | E24YA-1104960 | Pipe clamp assembly | |
| 20 | Q/YC901-3C12 | Шайба 12 | |
| 21 | G2S0B-1118B40A | Water return pipe weldment | |
| 22 | B8T20-1118270 | Pipe clamp assembly | |
| 23 | G2K00-1118902B | Gas bypass control valve connecting pipe | |
| 24 | Q67638 | Кольцевой хомут | |
| 25 | TN100-1008066SF1 | Hose | |
| 26 | G3900-1113031 | Компенсационный сустав регулятора давления | |
| 27 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 28 | Q673B11 | Петля обруча | |
| 29 | G5900-1008019A | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 30 | Q676B12 | Петля обруча 12 | |
| 31 | G5900-1008040 | Устойчивый к перенапряжениям клапан | |
| 32 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора | |
| 33 | Q67664 | Петля обруча | |
| 34 | G5900-1008014 | Тройник | |
| 35 | G3900-1113031 | Компенсационный сустав регулятора давления | |
| 36 | G2J00-1118002 | Turbocharger gasket | |
| 37 | E0200-1118013 | Гайка M8 | |
| 38 | E0800-1118011 | Резьбовая шпилька | |
| 39 | G2S0B-1118100-135 | Turbocharger | |
| 40 | 150-1118001 | Шпилька | |
| 41 | E0803-1118003 | Шайба выходной турбины | |
| 42 | K6000-1008206 | Гайка | |
| 43 | G0100-1118073A | Прокладка | |
| 44 | G2A00-1118402A | Сустав выпуска турбины | |
| 45 | G0100-1118504 | Turbine rear snap ring | |
| 46 | Q1841045TF2 | Болт M10x45 | |
| 47 | Q340B10 | Гайка М10 | |
| 48 | Q40110 | Шайба 10 | |
| 49 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 50 | 340-3701033 | Промежуточное кольцо | |
| 51 | YC52-31 | Hot Panting |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
