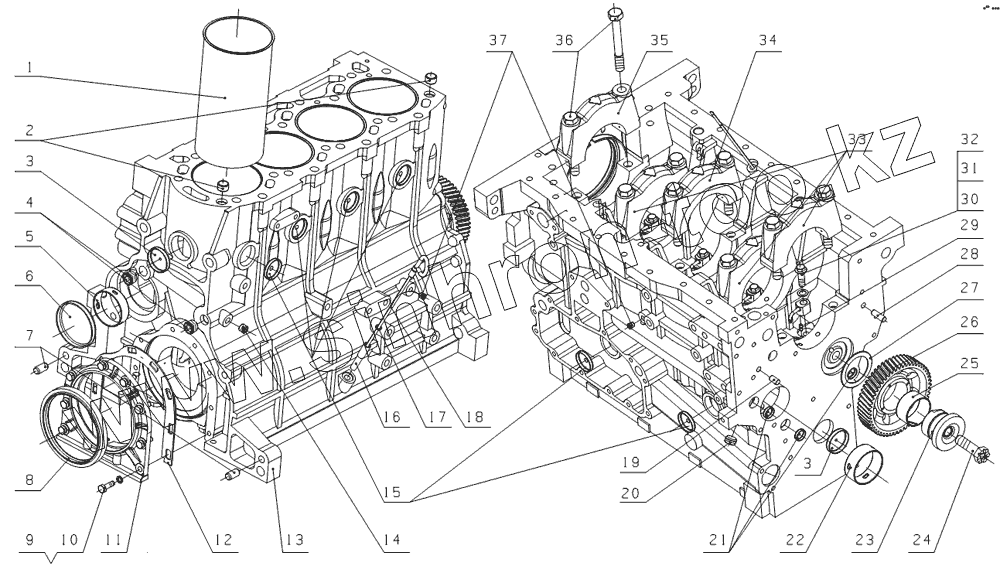

Каталог запасных частей к технике: Yuchai YC4G180-20 (G0803). G05LA-1002000 Cylinder block assembly
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G0100-1002026B | Гильза цилиндра | |
| 2 | 150-1002011 | Расположение подшипника | |
| 3 | 150-1002021 | Пробка шарового типа | |
| 4 | Q61904 | Резьбовая заглушка 1/2 | |
| 5 | 150-1002012A | Втулка распредвала I | |
| 6 | 530-1002029 | Крышка осевого люфта распределительного вала | |
| 7 | 150-1002016 | Установочный штифт | |
| 8 | 150-1002062 | Сальник коленвала задний | |
| 9 | Q40308 | Шайба 8 | |
| 10 | Q150B0825 | Болт M8x25 | |
| 11 | G0100-1002061A | Сиденье заднего сальника распредвала | |
| 12 | 150-1002063A | Прокладка заднего сиденья сальника | |
| 13 | G2000-1002015B | Блок цилиндров | |
| 14 | Q61902 | Винтовая пробка NPT1/4 | |
| 15 | 150-1002019 | Пробка шарового типа | |
| 16 | 530-1002081 | Рукав масляного щупа | |
| 17 | 6105Q-1002082 | Кольцевая прокладка | |
| 18 | B30-1002090 | Индикатор уровня масла | |
| 19 | 530-1002028 | Установочный штифт | |
| 20 | 150-1002022 | Пробка резьбовая | |
| 21 | 150-1002013 | Пробка шарового типа | |
| 22 | 150-1002028 | Втулка распредвала II | |
| 23 | 150-1002042 | Промежуточная шестерня | |
| 24 | 530-1002044A | Болт промежуточной шестерни | |
| 25 | 150-1002043A | Втулка промежуточной шестерни | |
| 26 | 150-1002041A | Антифрикционная пластина промежуточной шестерни | |
| 27 | 150-1002045 | Фрикционная пластина промежуточной шестерни | |
| 28 | 150-1002025 | Установочный штифт | |
| 29 | Q5220512 | Pin 5x12 | |
| 30 | G0100-1002170 | Сварной наконечник | |
| 31 | 430-1002163 | Шайба | |
| 32 | G0100-1002162 | Болт | |
| 33 | 150-1002024 | Основная крышка подшипника | |
| 34 | 150-1002023 | Главная крышка подшипника осевого давления | |
| 35 | 150-1002014 | Основная крышка подшипника (Задняя) | |
| 36 | G0100-1002118 | Болт основной крышки подшипника | |
| 37 | Q61901 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
