Каталог запасных частей к технике: Yuchai YC4G180-20 (G0803). G0405-1118000 Turbocharger Assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

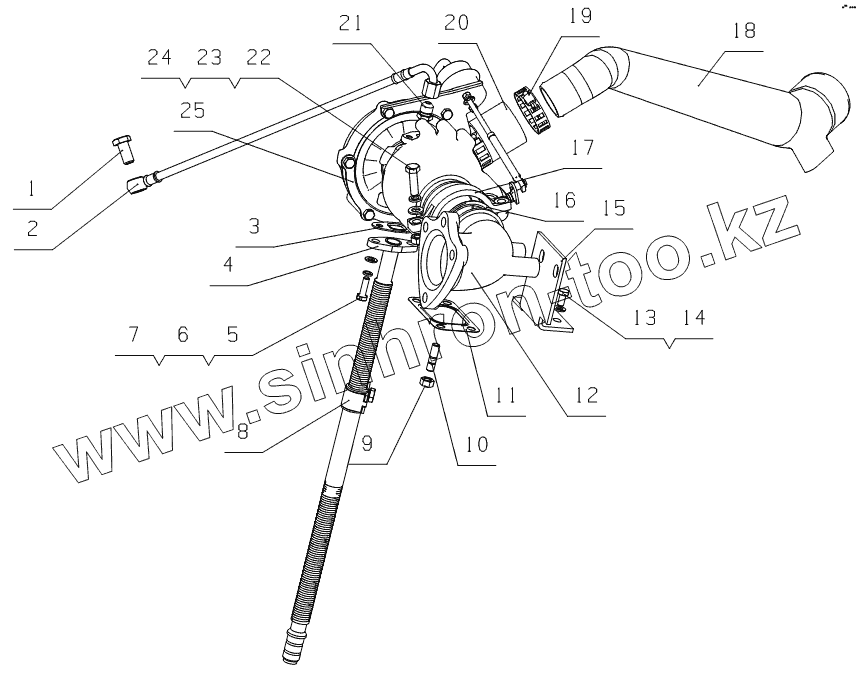

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q/YC901-1C1415		Болт M14x1.5
2	1530-1118040C		Впускная трубка маслопровода турбонагнетателя
3	B3000-1118041		Прокладка
4	G0100-1118340		Возвратная трубка маслопровода турбонагнетателя
5	Q150B0825TF2		Бoлт M8x25
6	Q40308		Шайба 8
7	Q40108		Шайба 8
8	G0100-1118080A		Сборочный узел зажима трубы
9	GB/T6171-1010-A1-50		Гайка
10	150-1118011		Шпилька
11	B30-1118012		Прокладка турбонагнетателя
12	G0206-1118071A		Соединение задней выхлопной турбины
13	Q150B0816TF2		Болт М8х16
14	Q40108		Шайба 8
15	G0207-1118075		Кронштеин выпускного соединения труб
16	G0100-1118073A		Прокладка
17	G0100-1118072C		Стопорное кольцо
18	G02A1-1008032		Соеденительная трубка выпуска воздуха компрессора
19	Q67664		Петля обруча
20	231-1008018B		Выпускная мягкая трубка воздушного компрессора
21	E0200-1118031		Входной маслопровод турбонагнетателя
22	Q150B1035TF2		Болт M10x35
23	Q40310		Шайба 10
24	Q40110		Шайба 10
25	G0400-1118020C-135		Turbocharger

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
