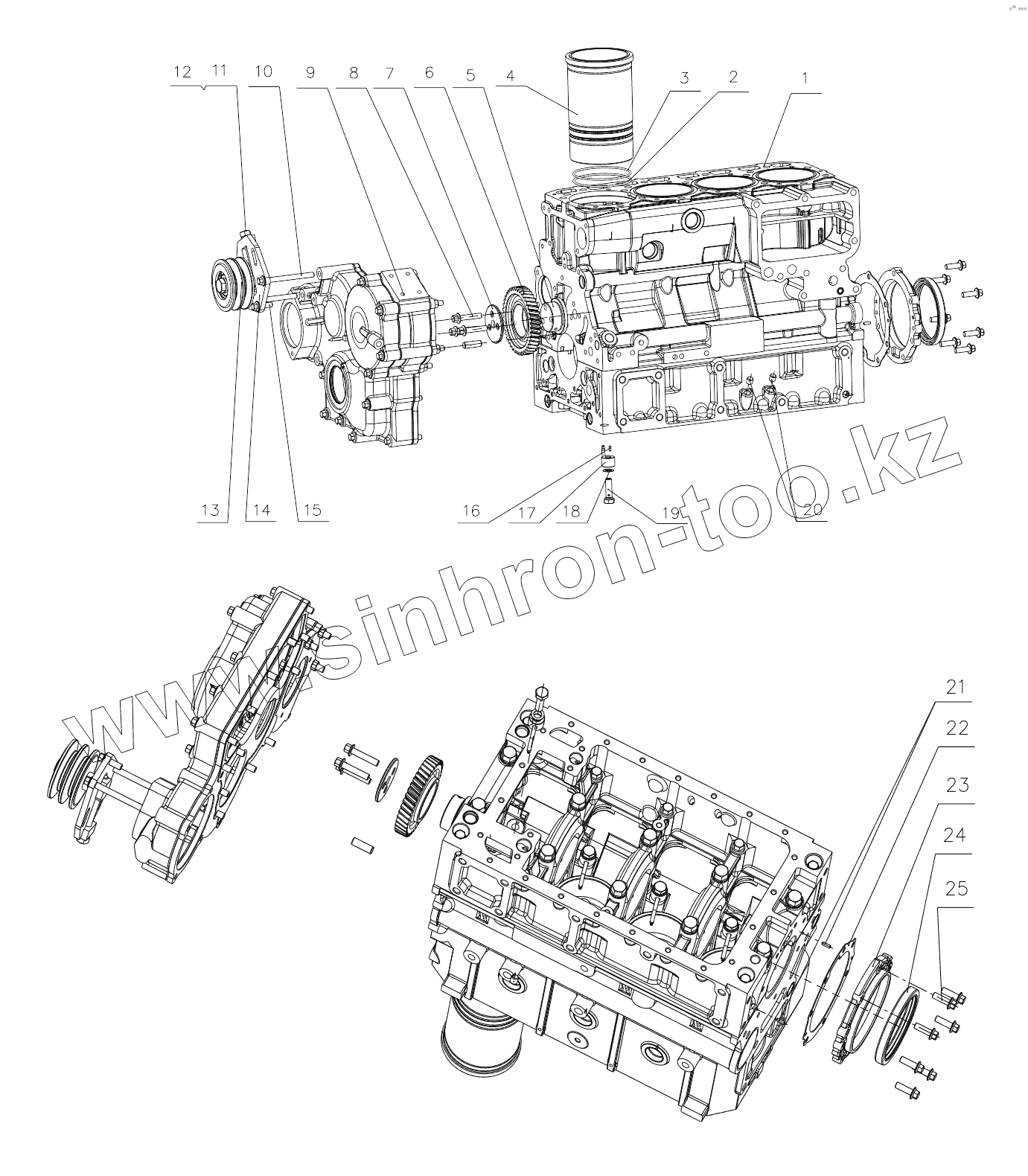

Каталог запасных частей к технике: Yuchai YC4F90-30. F50D1-1002000/05 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F6000-1002100 | Части блока цилиндров | |
| 2 | F3000-1002107B | Цилиндрический водяной кольцевой уплотнитель | |
| 3 | F3000-1002107A | Цилиндрический водяной кольцевой уплотнитель | |
| 4 | F3000-1002106B | Гильза цилиндра | |
| 5 | F3000-1002306A | Вал промежуточной шестерни | |
| 6 | F3000-1002360 | Сборочный узел промежуточной шестерни | |
| 7 | F3000-1002307 | Защитный щиток промежуточной шестерни | |
| 8 | Q/YC207-0840 | Болт | |
| 9 | F50D1-1002200 | Корпуса передач | |
| 10 | Q1840890TF2 | Болт M8x90 | |
| 11 | 186-1002056A | Установочный болт | |
| 12 | Q40310 | Шайба 10 | |
| 13 | F3100-1002450 | Сборочный узел | |
| 14 | F3100-1002441 | Кронштейн | |
| 15 | Q1840825TF2 | Болт M8x25 | |
| 16 | YC24-B0308 | Прямой штифт B3x8 | |
| 17 | F3000-1002740A | Сборочный узел наконечника | |
| 18 | 430-1002163 | Шайба | |
| 19 | 430-1002162B | Полый болт для масла | |
| 20 | 6105Q-1002022 | Алюминиевая зашлушка Ф10х10 | |
| 21 | YC24-0412 | Прямой штифт 4x12 | |
| 22 | F3000-1002503 | Прокладка заднего сиденья сальника | |
| 23 | F3000-1002501 | Сиденье заднего сальника распредвала | |
| 24 | YC209-090110FL | Сальник 90x110 | |
| 24 | YC209-B090110PL | Сальник 90x110 | |
| 25 | Q1840825 | Болт M8x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
