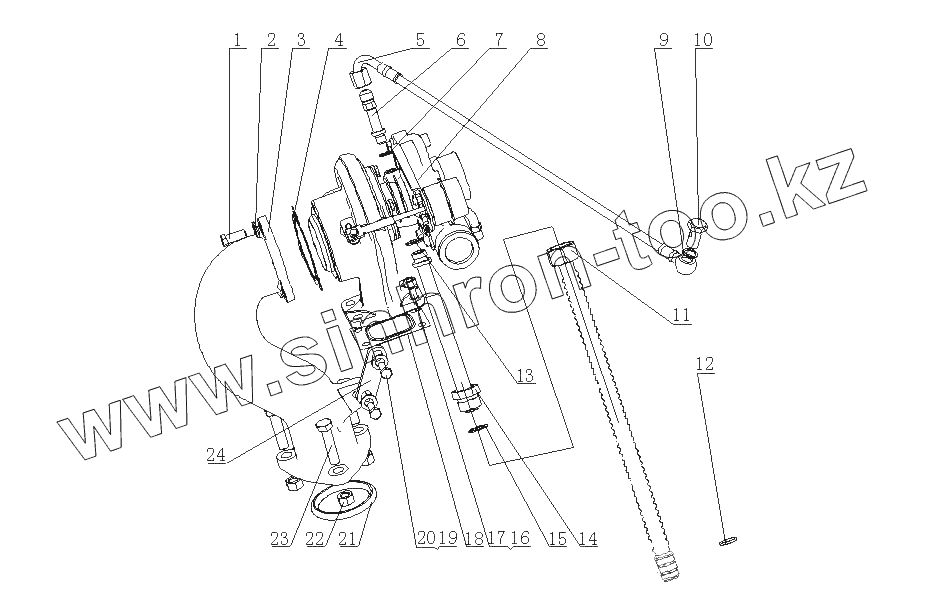

Каталог запасных частей к технике: Yuchai YC4E160-20 (E04F1). E04F1-1118000 Турбонагнетатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B1025TF2 | Болт M10x25 | |
| 2 | Q40110 | Шайба 10 | |
| 3 | E12F1-1008203 | Соеденительная трубка после выхлопной турбины | |
| 4 | E0803-1118003 | Шайба выходной турбины | |
| 5 | 1530-1118040C | Впускная трубка маслопровода турбонагнетателя | |
| 6 | E0800-1118031A | Шланг подачи масла | |
| 7 | Q/YC901-3C12 | Шайба 12 | |
| 8 | E0808-1118100 | Турбонагнетатель | |
| 9 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 10 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 11 | 1575-1118340 | Возвратная трубка маслопровода турбонагнетателя | |
| 12 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 13 | E0200-1118051 | Шайба | |
| 14 | E0800-1118055B | Соединение возвратной трубка маслопровода турбонагнетателя | |
| 15 | Q/YC901-3C18 | Шайба 18 | |
| 16 | E0800-1118011 | Резьбовая шпилька | |
| 17 | E0200-1118013 | Гайка M8 | |
| 18 | 1530-1118012 | Прокладка турбонагнетателя | |
| 19 | Q150B1022TF2 | Болт M10x22 | |
| 20 | Q40110 | Шайба 10 | |
| 21 | E0253-1118090 | Шайба трубки соединения выпускной турбины | |
| 22 | Q341B12 | Гайка | |
| 23 | Q151B1250TF2 | Болт | |
| 24 | 1575-1118075 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
