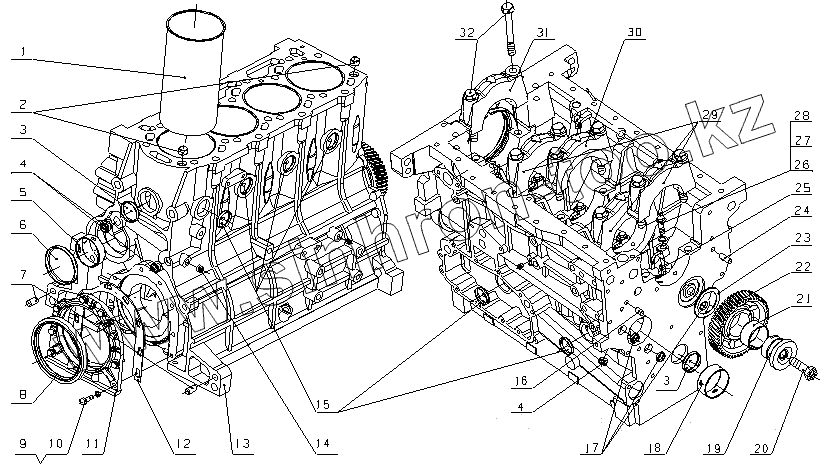

Каталог запасных частей к технике: Yuchai YC4E135-21 (E02D1). E0400-1002010 Блок цилиндров в сборе
1
2
3
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 530-1002026C | Гильза цилиндра | |
| 2 | 150-1002011 | Расположение подшипника | |
| 3 | 150-1002021 | Пробка шарового типа | |
| 4 | 150-1002022A | Резьбовая пробка главной масляной магистрали | |
| 5 | 150-1002012A | Втулка распредвала I | |
| 6 | 530-1002029 | Крышка осевого люфта распределительного вала | |
| 7 | 150-1002016 | Установочный штифт | |
| 8 | YC209-100125FL | Сальник 100х125 | |
| 8 | YC209-B100125PL | Сальник 100х125 | |
| 8 | YC209-C100125PL | Сальник 100х125 | |
| 9 | Q40308 | Шайба 8 | |
| 10 | Q150B0825 | Болт M8x25 | |
| 11 | 530-1002061 | Сиденье заднего сальника распредвала | |
| 12 | 150-1002063A | Прокладка заднего сиденья сальника | |
| 13 | E0400-1002015A | Корпус цилиндра | |
| 14 | Q61902 | Винтовая пробка NPT1/4 | |
| 15 | 150-1002019 | Пробка шарового типа | |
| 16 | 530-1002028 | Установочный штифт | |
| 17 | 150-1002013 | Пробка шарового типа | |
| 18 | 150-1002028 | Втулка распредвала II | |
| 19 | G6000-1002306 | Вал промежуточной шестерни | |
| 20 | 530-1002304 | Болт вала промежуточной шестерни | |
| 21 | 150-1002043A | Втулка промежуточной шестерни | |
| 22 | 150-1002041A | Антифрикционная пластина промежуточной шестерни | |
| 23 | 150-1002045 | Фрикционная пластина промежуточной шестерни | |
| 24 | 150-1002025 | Установочный штифт | |
| 25 | YC24-B0512 | Цилиндрический штифт | |
| 26 | E0400-1002170 | Сварной наконечник | |
| 27 | 430-1002163 | Шайба | |
| 28 | G0100-1002162A | Полый болт для масла | |
| 29 | 150-1002024 | Основная крышка подшипника | |
| 30 | 150-1002023 | Главная крышка подшипника осевого давления | |
| 31 | 150-1002014 | Основная крышка подшипника (Задняя) | |
| 32 | 530-1002017 | Болт основной крышки подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
