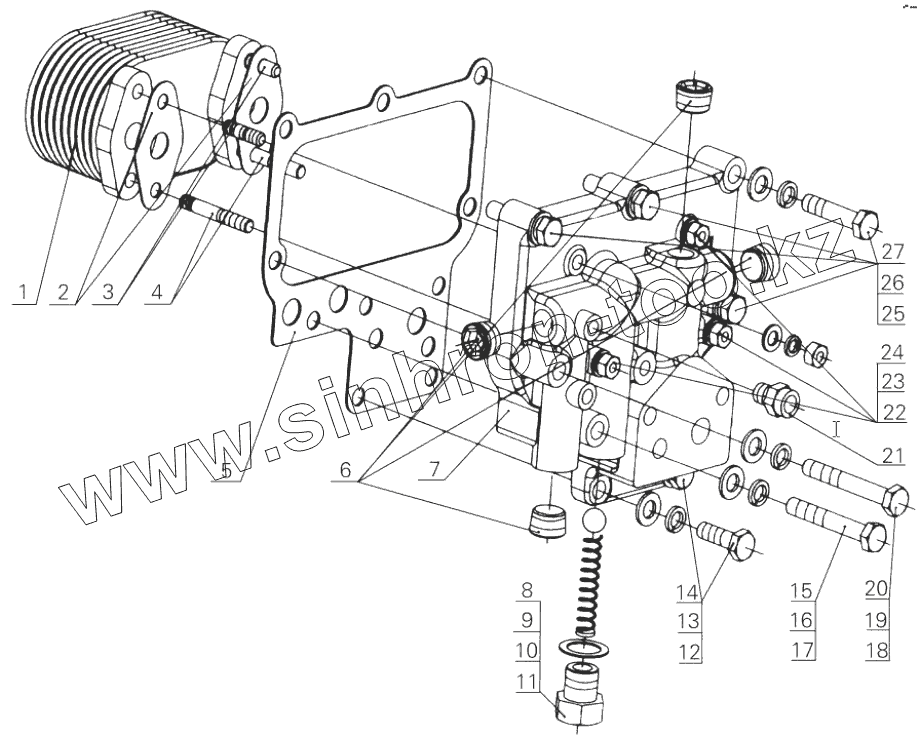

Каталог запасных частей к технике: Yuchai YC4D. D30-1013000A Oil cooler assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D30-1013013 | Сердцевина масляного радиатора | |
| 2 | D30-1013014 | Шайба | |
| 3 | Q1200820 | Шпилька M8x20 | |
| 4 | Q1200845 | Болт M8x45 | |
| 5 | D30-1013012A | Прокладка крышки маслоохладителя | |
| 6 | Q61904 | Резьбовая заглушка 1/2 | |
| 7 | D30-1013011A | Oil cooler cover | |
| 8 | GB/T308-14G100b | Стальной шар 14G100B | |
| 9 | 530-1013015 | Пружина клапана прохода | |
| 10 | D30-1013017 | Шайба | |
| 11 | 530-1013016 | Винтовая пробка клапана прохода | |
| 12 | Q40110 | Шайба 10 | |
| 13 | Q40310 | Шайба 10 | |
| 14 | Q150B1030 | Болт | |
| 15 | Q40110 | Шайба 10 | |
| 16 | Q40310 | Шайба 10 | |
| 17 | Q150B1065 | Болт | |
| 18 | Q40110 | Шайба 10 | |
| 19 | Q40310 | Шайба 10 | |
| 20 | Q150B1070 | Болт | |
| 21 | 6QA1-1002174 | Соединитель труб | |
| 22 | Q40108 | Шайба 8 | |
| 23 | Q40308 | Шайба 8 | |
| 24 | Q340B08 | Гайка М8 | |
| 25 | Q40110 | Шайба 10 | |
| 26 | Q40310 | Шайба 10 | |
| 27 | Q150B1045 | Болт М10х45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
