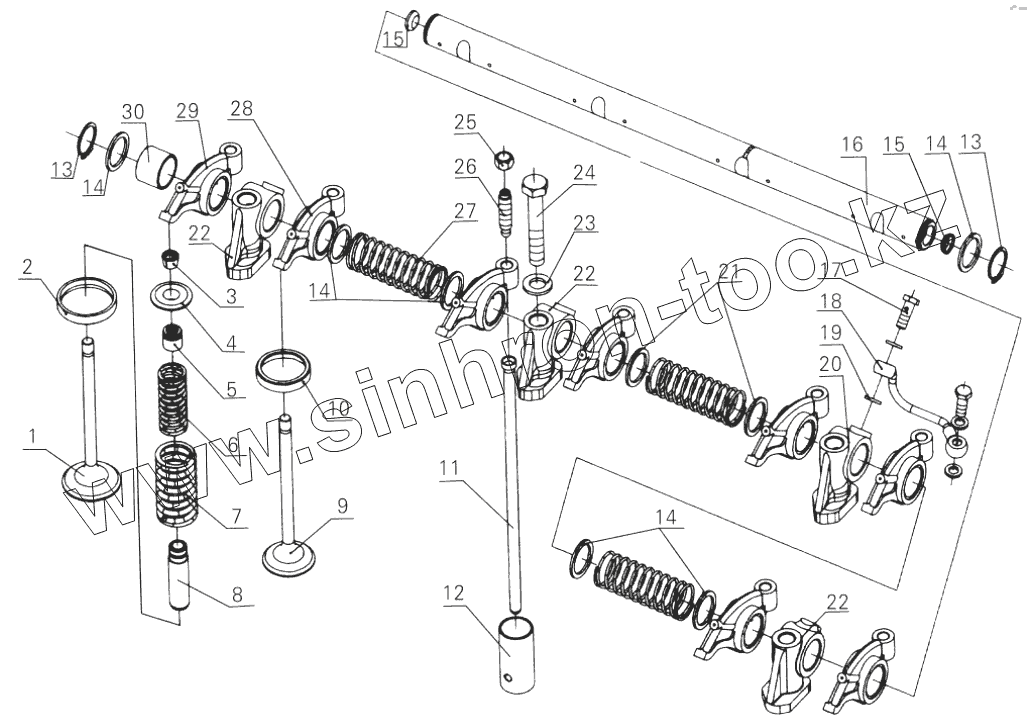

Каталог запасных частей к технике: Yuchai YC4D. D30-1007000A Valve & drive train assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

14

14

15

15

16

17

18

19

20

21

22

22

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D30-1003111A		Выпускной клапан
2	430-1007019A		Intake valve seat
3	150-1007021E		Сухарь клапана
4	D30-1003116		Верхнее седло пружины клапана
5	430-1007016A		Сальник стержня клапана
6	6105Q-1007023		Внутренняя пружина клапана
7	6105Q-1007022		Внешняя пружина клапана
8	430-1007018		Направляющая клапана
9	D30-1003103A		Exhaust valve
10	430-1007021A		Exhaust valve seat
11	D30-1007081		Толкающая штанга
12	6105Q-1007091A		Толкатель
13	Q43125		Стопорное кольцо 25
14	6105QA-1007031		Шайба оси клапанного коромысла
15	6105QA-1007042		Шарообразная пластинчатая пробка
16	D30-1007041A		Rocker arm
17	6105Q-1007073		Болт патрубка
18	D30-1007075A		Сварная масляная трубка
19	Q/YC149-8		Комбинированная уплотнительная шайба 8
20	D30-1007034		Сиденье вала коромысла I
21	D30-1007031		Шайба оси клапанного коромысла
22	D30-1007033		Сиденье вала коромысла II
23	A30-1007092		Шайба
24	D30-1007036		Болт с шестиугольной головкой
25	6105Q-1007054		Контргайка
26	6105QA-1007053		Болт регулировки клапана
27	6105QA-1007032		Пружина оси клапанного коромысла
28	J3100-1007051		Exhaust valve rocker arm
29	J3100-1007061		Intake valve rocker arm
30	630-1007052		Rocker arm bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
