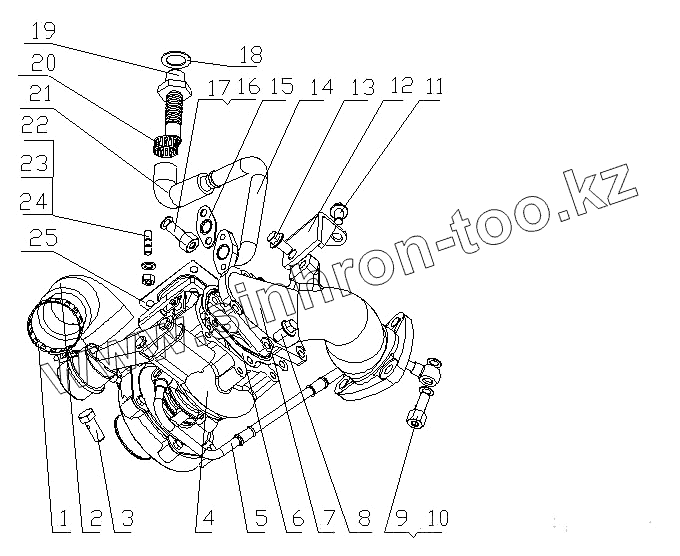

Каталог запасных частей к технике: Yuchai YC4D120-20 (D1007). D0809-1118000 Турбонагнетатель в сборе
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q67664 | Петля обруча | |
| 2 | 483-1008014/02- | Соеденительный шланг | |
| 3 | 393-1118001 | Полый болт для масла | |
| 4 | D0702-1118100-502 | Турбонагнетатель | |
| 4 | D0702-1118100-135 | Турбонагнетатель | |
| 4 | D0702-1118100-383 | Турбонагнетатель | |
| 5 | D0702-1118240B | Сварная трубка впуска масла | |
| 6 | 1530-1118072A | Прокладка соединяющая выпускную трубку | |
| 7 | D08F2-1008203 | Соеденительная трубка после выхлопной турбины | |
| 8 | Q1800825TF2 | Болт M8x25 | |
| 9 | D0200-111803183 | Полый болт для масла | |
| 10 | Q/YC901-3C12 | Шайба 12 | |
| 11 | Q1840815TF2 | Болт M8x15 | |
| 12 | D0702-1008240 | Сборочный узел кронштейна | |
| 13 | Q1841020TF2 | Болт M10x20 | |
| 14 | D08S1-1118340A | Сборочный узел сварной трубки возврата масла | |
| 15 | 150-1118031B | Шайба | |
| 16 | Q150B0620 | Болт М6х20 | |
| 17 | Q40306 | Шайба 6 | |
| 18 | D0300-1118301 | Прокладка | |
| 19 | D08D1-1118380 | Сборочный узел соеденителя возврата масла турбоускорителя | |
| 20 | Q67627 | Кольцевой хомут 27 | |
| 21 | 1533-1118053A | Резиновый шланг маслоотводящей трубки | |
| 22 | E0200-1118011 | Шпилька | |
| 23 | Q40108 | Шайба 8 | |
| 24 | E0200-1118013 | Гайка M8 | |
| 25 | 1530-1118012 | Прокладка турбонагнетателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
