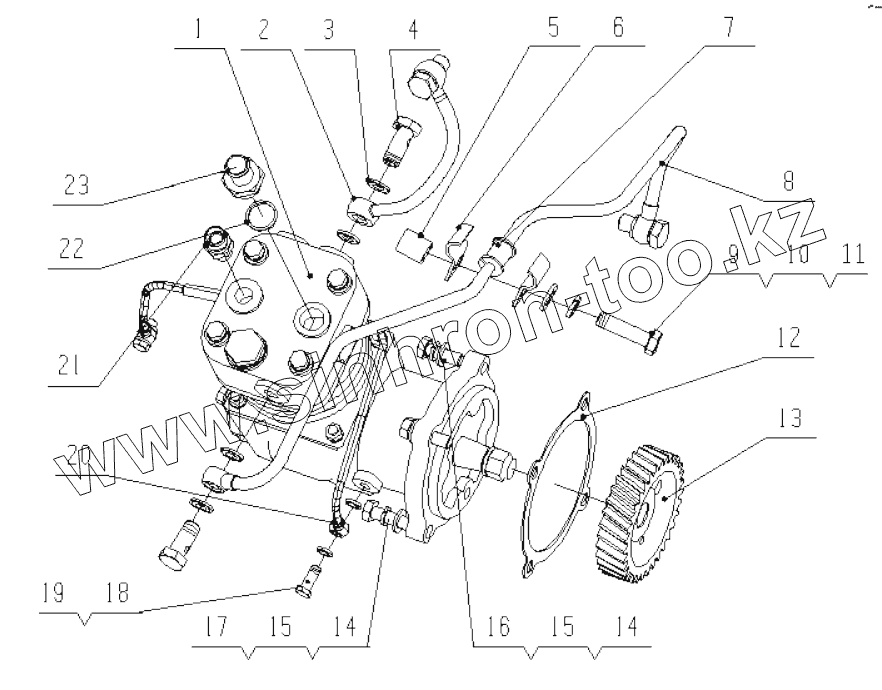

Каталог запасных частей к технике: Yuchai YC4D120-20. D0110-3509000 Pneumatic Air Compressor Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D0110-3509100A | Air compressor | |
| 2 | 231-3509024A | Впускная водопроводная трубка воздушного компрессора | |
| 3 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 4 | 6QA6-1307017 | Болт с водяной канавкой | |
| 5 | D0305-3509041 | Втулка | |
| 6 | D0305-3509042 | Хомут тормозного рукова | |
| 7 | D0305-3509033 | Резиновая втулка | |
| 8 | 373-3509002 | Трубка возврата воды воздушного компрессора | |
| 9 | Q150B1255 | Болт | |
| 10 | Q40112 | Шайба 12 | |
| 11 | Q40312 | Шайба 12 | |
| 12 | D30-3509001A | Прокладка воздушного компрессора | |
| 13 | D30-3509011 | Шестерня воздушного компрессора | |
| 14 | Q40110 | Шайба 10 | |
| 15 | Q10310 | Шайба | |
| 16 | Q150B1030 | Болт | |
| 17 | Q150B1040 | Болт M10x40 | |
| 18 | 6105Q-1007073 | Болт патрубка | |
| 19 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 20 | D30-3509004A | Входная масленная трубка воздушного компрессора | |
| 21 | Q80512 | Соеденительный блок | |
| 22 | Q/YC901-3C22 | Шайба 22 | |
| 23 | D12F5-3509010 | Впускной соеденитель компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
