Каталог запасных частей к технике: Yuchai YC4B105Z-T20. 9B9200-1008010/07 Intake Pipe Assembly

Тип техники

Марка

Модель

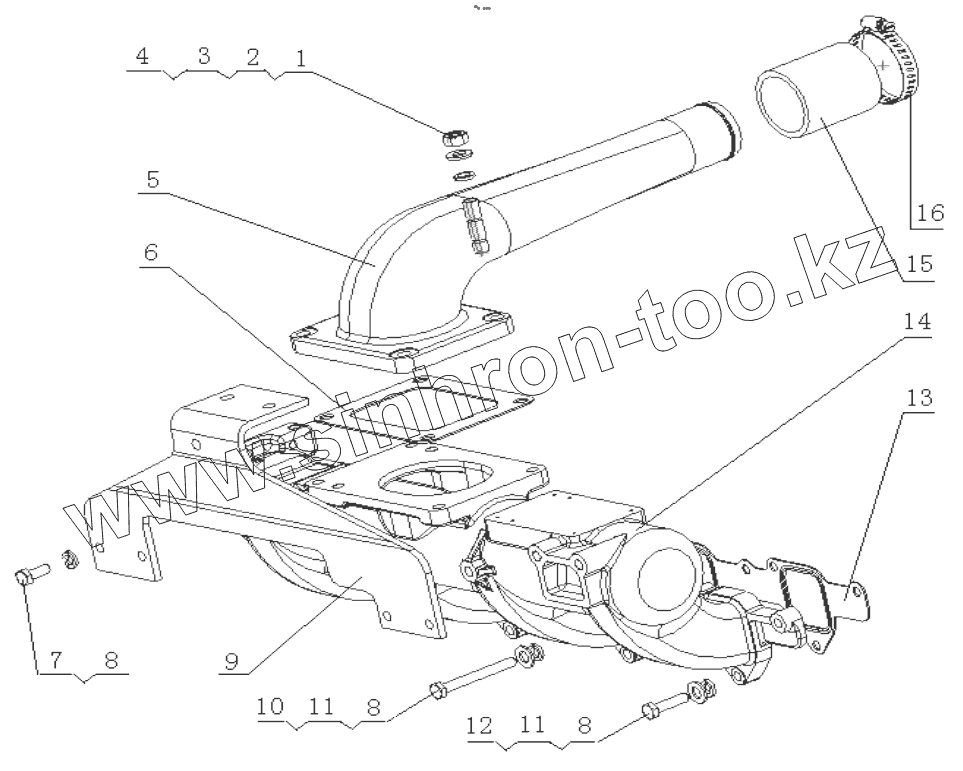

Схема

1

2

3

4

5

6

7

8

8

8

9

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q1201035		Шпилька M10x35
2	Q340B10		Гайка М10
3	Q40310		Шайба 10
4	Q40110		Шайба 10
5	1D30-1008017		Intake connecting pipe
6	1530-1008105C		Прокладка впускной соеденительной трубки
7	Q150B0820		Болт М8х20
8	Q40308		Шайба 8
9	B9200-1008040		Support plate
10	Q150B0870		Болт
11	6105Q-3509013		Шайба
12	Q150B0832		Болт
13	1D30-1008011		Прокладка всасывающего трубопровода
14	D0200-1008101E		Intake manifold
15	231-1008018B		Выпускная мягкая трубка воздушного компрессора
16	Q67664		Петля обруча

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
