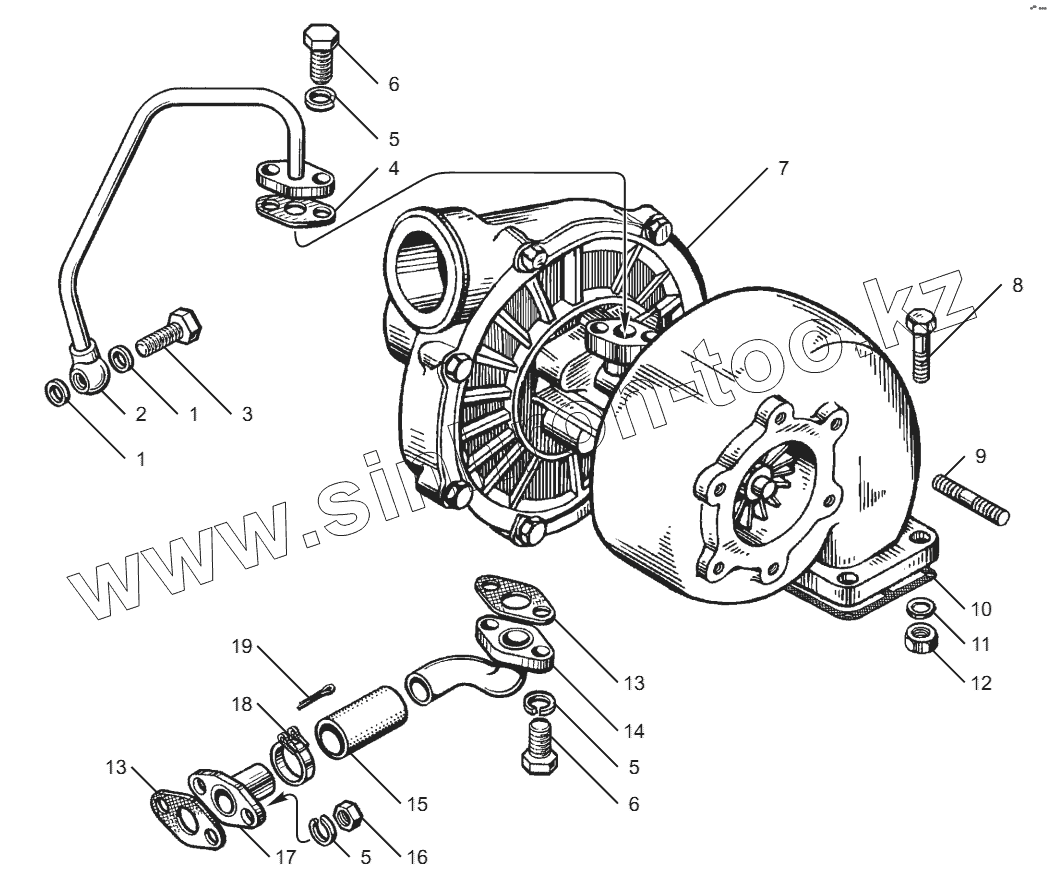

Каталог запасных частей к технике: ЯМЗ-850.10. Трубки подвода и отвода масла турбокомпрессора
1
1
2
2
3
4
5
5
5
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201-1015624 | Прокладка | |
| 2 | 8401.1118220-10 | Трубка подвода масла правая в сборе | |
| 2 | 8401.1118221-10 | Трубка подвода масла левая в сборе | |
| 3 | 310264-П29 | Болт | |
| 4 | 238Ф-1118225 | Прокладка | |
| 5 | 252136-П2 | Шайба 10 пружинная | |
| 6 | 201497-П29 | Болт М10х25 | |
| 7 | 8.8829 | Турбокомпрессор левый в сборе ТКР-100-18 | |
| 7 | 8.8828 | Турбокомпрессор правый в сборе ТКР-100-17 | |
| 7 | 8.8827 | Турбокомпрессор левый в сборе ТКР-100-10 | |
| 7 | 8.8830 | Турбокомпрессор правый в сборе ТКР-100-19 | |
| 7 | 8.8825 | Турбокомпрессор правый в сборе ТКР-100-08 | |
| 7 | 8.8824 | Турбокомпрессор левый в сборе ТКР-100-04 | |
| 7 | 8.8823 | Турбокомпрессор правый в сборе ТКР-100-03 | |
| 7 | 8.8826 | Турбокомпрессор левый в сборе ТКР-100-09 | |
| 8 | 240Н-1008504 | Болт крепления коллекторов | |
| 9 | 310437-П | Шпилька | |
| 10 | 238Ф-1118158 | Прокладка корпуса турбины | |
| 11 | 312300-П2 | Шайба | |
| 12 | 250512-П5 | Гайка | |
| 13 | 238Ф-1118322 | Прокладка фланца трубы | |
| 14 | 8401.1118230-01 | Патрубок слива масла верхний правый в сборе | |
| 14 | 8401.1118231-01 | Патрубок слива масла верхний левый в сборе | |
| 15 | 8401.1118385 | Рукав | |
| 16 | 250517-П29 | Гайка | |
| 17 | 8401.1118245-01 | Патрубок слива масла нижний в сборе | |
| 18 | 312215-П | Хомут в сборе | |
| 19 | 297575-П29 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
