Трубки подвода и отвода масла турбокомпрессора

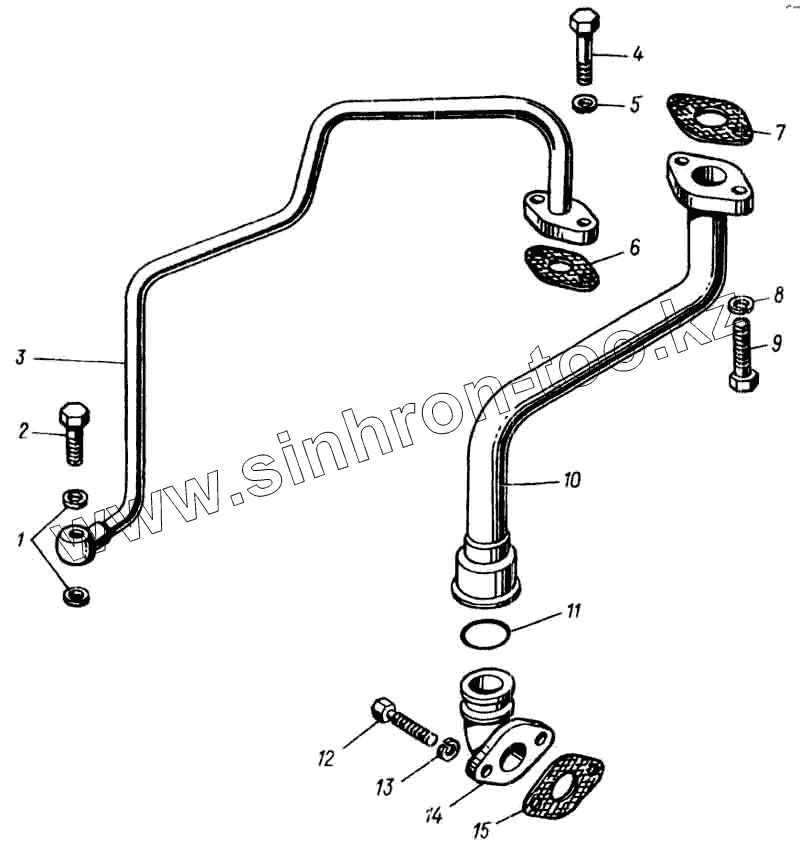

Каталог запасных частей к технике: ЯМЗ-8423. Трубки подвода и отвода масла турбокомпрессора
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
Caterpillar
Cummins
DCEC
DongFeng
Doosan
FAW
Great Wall
Hitachi
HOWO
HSW
IVECO
Komatsu
LGMG
Perkins
Raywin
SDEC
Shaanxi
Valmet
Weichai
XINCHAI
YTO
Yuchai
ZF
Алтайдизель
Барнаултрансмаш
ВТЗ
ГАЗ
ЗиД
ЗМЗ
Камский автозавод
ММЗ
СМД
ТМЗ
УМЗ
ЧТЗ
ЮМЗ
ЯЗДА
ЯМЗ
Модель
Не выбрано
Общий (см. мод-ции)
ТНВД-323, 324, 327 (2002)
ЯМЗ-236 ДК и ЯМЗ 238 АК (2002)
ЯМЗ-236 М
ЯМЗ-236 М2 и 238 М2
ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003)
ЯМЗ-236, -238, -238НБ (2010)
ЯМЗ-236М2 (2014)
ЯМЗ-238 АК
ЯМЗ-238 АМ
ЯМЗ-238 ГМ
ЯМЗ-238 ИМ
ЯМЗ-238 Л
ЯМЗ-238 М
ЯМЗ-238 Н
ЯМЗ-238 НД
ЯМЗ-238 ПМ и 238 ФМ
ЯМЗ-238БЕ (Каталог 2004 года)
ЯМЗ-238Д и Б (2002)
ЯМЗ-238М2 (2015)
ЯМЗ-238НД3, НД4, НД5 (2002)
ЯМЗ-240 (1998)
ЯМЗ-240 (2000)
ЯМЗ-240 (2014)
ЯМЗ-240, 240Б, 240Н, 240П (1998)
ЯМЗ-534
ЯМЗ-53402 (2012)
ЯМЗ-5341-10, 5342, 5344 (2012)
ЯМЗ-53414
ЯМЗ-53424
ЯМЗ-5344 Евро 4 (2015)
ЯМЗ-5344-10, 53442 (2012)
ЯМЗ-53443 (2016)
ЯМЗ-5347-10, 53472 (2012)
ЯМЗ-536 (2012)
ЯМЗ-536-10 (2012)
ЯМЗ-536-100 (2014)
ЯМЗ-536-40, 5362 (2012)
ЯМЗ-650.10 (Евро 3) (Каталог 2009 года)
ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года)
ЯМЗ-6561.10 (Евро 3) (2007)
ЯМЗ-6562.10 (Евро 3) (2007)
ЯМЗ-6562.10, 6563.10 (Евро 3) (2010)
ЯМЗ-6563.10 (Евро 3) (2007)
ЯМЗ-65652 (65654) (Евро 4) (2015)
ЯМЗ-6581.10 (Евро 3) (2007)
ЯМЗ-6581.10, 6582.10 (Евро 3) (2010)
ЯМЗ-6582.10 (Евро 3) (2008)
ЯМЗ-6583.10 (Евро 3) (2007)
ЯМЗ-6585 (для МАЗ) (2015)
ЯМЗ-7511 (2005)
ЯМЗ-7511 (2005) (2005)
ЯМЗ-7511.10 (2014)
ЯМЗ-8401
ЯМЗ-8401.10
ЯМЗ-8421.10
ЯМЗ-8423
ЯМЗ-8423.10
ЯМЗ-850 (2001)
ЯМЗ-850.10 (2011)
Схема
>
Не выбрано
Двигатель ЯМЗ-8423.10
Блок цилиндров
Картер маховика
Головка цилиндров
Поршень и шатун
Коленчатый вал и маховик
Механизм поворота коленчатого вала
Распределительный вал
Клапаны и толкатели
Газопровод
Поддон блока цилиндров
Насос масляный
Фильтр очистки масла
Радиатор водомасляный и краник сливной
Вентиляция картера
Электрофакельное устройство
Фильтр центробежный очистки масла
Привод агрегатов
Топливные трубопроводы
Фильтр грубой очистки топлива
Топливоподкачивающий насос
Привод управления регулятором
Регулятор частоты вращения
Корректор подачи топлива по наддуву
Топливный насос высокого давления
Секция топливного насоса высокого давления
Форсунка
Впускные коллекторы
Фильтр тонкой очистки топлива
Турбокомпрессор
Трубки подвода и отвода масла турбокомпрессора
Муфта опережения впрыска топлива
Охладитель наддувочного воздуха
Трубы и термостаты системы охлаждения
Водяной насос
Натяжное приспособление ремня водяного насоса
Вентилятор и кожух вентилятора
Гидромуфта привода вентилятора
Включатель гидромуфты
Установка компрессора пневмотормозов
Компрессор 306-Ш в сборе
Генератор
Стартер
Реле стартера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации
Заводской номер детали
Название детали
1
201-1015624
Прокладка
2
310264-П29
Болт
3
8423.1118220-20
Трубка подвода масла
4
201495-П29
Болт М10х20
5
252156-П2
Шайба пружинная
6
238Ф-1118225
Прокладка
7
238Ф-1118322
Прокладка фланца трубы
8
252136-П2
Шайба 10 пружинная
9
201497-П29
Болт М10х25
10
8423.1118230-20
Трубка слива масла
11
030-036-36-2-5
Кольцо
12
201466-П29
Болт М8х45
13
252135-П2
Шайба пружинная
14
8423.1118248-20
Патрубок сливной нижний
15
8423.1118322
Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
