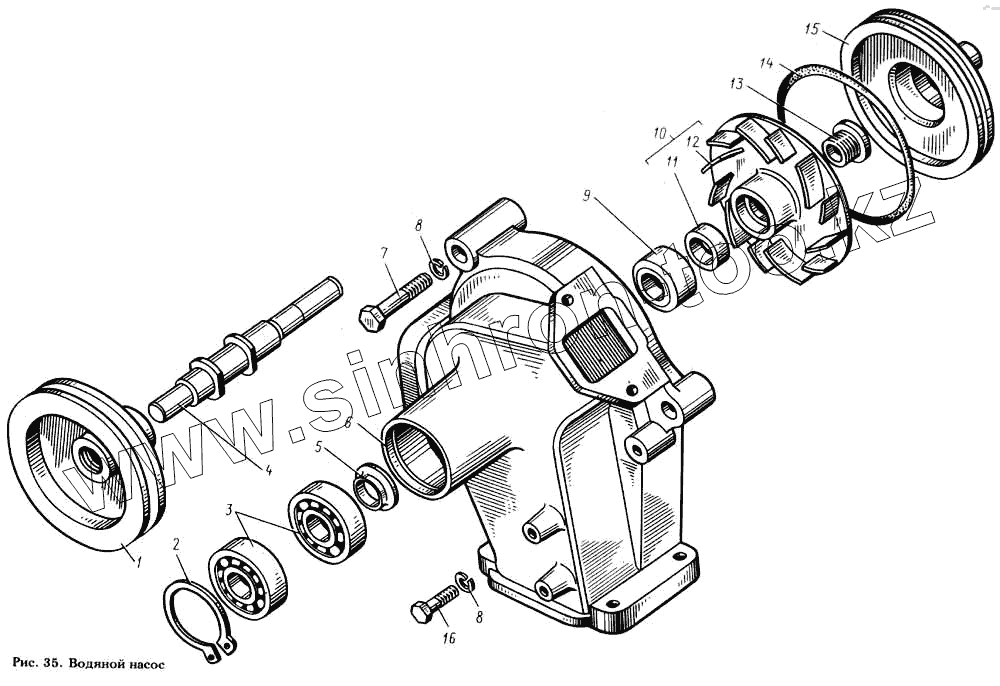

Каталог запасных частей к технике: ЯМЗ-8423.10. Водяной насос

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8423.1307216		Шкив привода водяного насоса
2	840.1004022-10		Кольцо Б52
3	1160304К		Подшипник
4	840.1307023		Валик водяного насоса
5	840.1307026		Водосбрасыватель
6	841.1307015		Корпус водяного насоса
7	201575-П29		Болт
8	252137-П2		Шайба пружинная
9	840.1307031		Уплотнение торцовое в сборе
10	841.1307030		Крыльчатка водяного насоса в сборе
11	840.1307039		Втулка крыльчатки водяного насоса
12	841.1307032		Крыльчатка водяного насоса
13	316193-П		Пробка
15	841.1307045		Крышка водяного насоса
16	201573-П29		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
